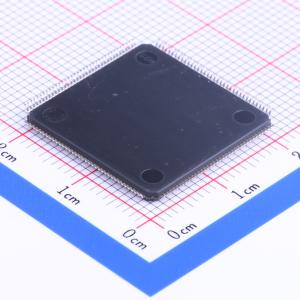

STM32F103ZGT6商品缩略图

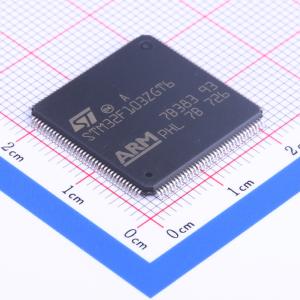

STM32F103ZGT6商品缩略图
STM32F103ZGT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F103ZGT6

环保标识
  • 主流增强型ARM Cortex-M3 MCU,具有1 MB Flash、72 MHz CPU、电机控制、USB和CAN

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    主流增强型ARM Cortex-M3 MCU,具有1 MB Flash、72 MHz CPU、电机控制、USB和CAN

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F103ZGT6
  • 商品编号

    C44011
  • 商品封装

    LQFP-144(20x20)
  • 包装方式

    托盘

  • 商品毛重

    3.4克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M3
CPU最大主频72MHz
程序存储容量1MB
程序存储器类型FLASH
属性参数值
GPIO端口数量112
ADC(位数)12bit
DAC(位数)12bit
工作电压范围2V~3.6V
应用领域-
详细信息
  • 特性

ARM Cortex-M3 处理器概述

核心特性:

  • CPU: 具有内存保护单元(MPU)的 32 位 ARM Cortex-M3 CPU,支持最高 72 MHz 的频率。
  • 性能: 在零等待状态内存访问时达到 1.25 DMIPS/MHz。
  • 算术运算: 单周期乘法和硬件除法。
  • 内存: 支持高达 1 Mbyte 的闪存和 96 Kbytes 的 SRAM。
  • 内存控制器: 灵活配置 4 芯片选择,支持多种类型的内存,包括 Compact Flash、SRAM、PSRAM、NOR 和 NAND。

接口能力:

  • LCD 接口: 兼容 8080/6800 模式的并行接口。
  • 时钟、复位和电源管理: 在 2.0 至 3.6 V 之间运行,并具有 POR、PDR 和可编程电压检测器(PVD)等功能。
  • 振荡器: 内置 8 MHz 工厂校准 RC、内置 40 kHz RC 带校准功能以及用于 RTC 的 32 kHz 振荡器带校准功能。
  • 电源模式: 支持睡眠、停止和待机模式,并通过 VBAT 电源为 RTC 和备份寄存器供电。
  • A/D 转换器: 3 个 12 位转换器(多达 21 通道),转换范围为 0 至 3.6 V,并具有三重采样保持功能。
  • 温度传感器: 在相同的转换范围内测量温度。
  • D/A 转换器: 2 个 12 位转换器。
  • DMA 控制器: 12 通道 DMA 实现高效的数据传输。

外设:

  • 定时器: 最多 17 个定时器,包括多达十个 16 位定时器,具备 IC/OC/PWM、脉冲计数器和正交编码器输入等高级功能。
  • 电机控制: 2 个 16 位电机控制 PWM 定时器,具有死区时间生成和紧急停止功能。
  • 看门狗定时器: 2 个独立型和窗口型。
  • SysTick 定时器: 一个 24 位倒计时定时器实现精确计时。
  • DAC: 将数字信号驱动到模拟输出。
  • 通信接口: 最多 13 个接口,包括多达 2 个 I2C、5 个 USART、3 个 SPI、CAN 接口(2.0B Active)、USB 2.0 全速和 SDIO。

调试:

  • 串行线调试(SWD)& JTAG: 支持嵌入式调试以进行开发和测试。

I/O 端口:

  • 快速 I/O 端口: 最多 112 个 I/O,全部耐 5 V 并可映射到 16 个外部中断向量上。

其他特性:

  • 调试模式: 增强以实现高效的调试。
  • ECOPACK 封装: 针对低功耗和紧凑设计进行了优化。

这套全面的功能使 ARM Cortex-M3 处理器适用于需要高性能、低功耗消耗和广泛的外设支持的各种应用。

应用手册
ST(意法半导体)_AN4070 250 W 并网微型逆变器 1.0(英文) 查看详情 ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_AN3427 将微控制器应用程序从STM32F1迁移到STM32F2系列 1.3(英文) 查看详情 ST(意法半导体)_AN4088 从 STM32F1 移植到 STM32F0 3.0(中文) 查看详情 ST(意法半导体)_从STM32F1系列迁移到STM32F3系列微控制器 6.0(英文) 查看详情 ST(意法半导体)_从STM32F1系列迁移到STM32L4系列/STM32L4+系列微控制器 7.0(英文) 查看详情 ST(意法半导体)_AN3364 STM32 微控制器应用的移植和兼容性指南 3.3(中文) 查看详情 ST(意法半导体)_AN4904迁移微控制器应用从STM32F1系列到STM32F4接入线2.0(英文) 查看详情 ST(意法半导体)_AN3422 STM32F1到STM32L1系列微控制器应用的迁移 2.3(英文) 查看详情 ST(意法半导体)_AN3095 STEVAL-ISV002V1、STEVAL-ISV002V2 3 kW 并网光伏系统,基于 STM32F103xx 3.0(英文) 查看详情 ST(意法半导体)_AN3108 STLM75固件库适用于STM32F10x 1.2(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN3128 STM32嵌入式图形对象/触摸屏库 5.1(英文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN3429 STM32 专有代码保护概述 1.1(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4076 三相逆变器中基于分流电阻的两种或三种电流感应电路设计 1.6(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0516 STM32F0x/F100xx/F103xx和STM32F2xx/F30x/F4xx微控制器概述,PMSM单/双FOC SDK V4.0 第4.2部分(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

用户手册
ST(意法半导体)_UM1573 ST7540 电力线调制解调器固件堆栈 1.1(英文) 查看详情 ST(意法半导体)_UM1561 STEVAL-ISV003V1:固件用户手册1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0075 STM32F10xxx闪存微控制器 2.3(英文) 查看详情 ST(意法半导体)_PM0056 STM32F10xxx/20xxx/21xxx/L1xxxx Cortex®-M3 编程手册 6.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0346 STM32F101xF/G 及 STM32F103xF/G 超高密度裝置勘誤表 7.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥32.66
10+¥28.53
30+¥26.07¥1564.2
100+¥23.58¥1414.8
500+¥22.43¥1345.8

优惠活动

库存总量

(单位:)
  • 广东仓

    515

  • 江苏仓

    0

  • SMT仓

    515

购买数量(60个/托盘,最小起订量 1 个 )

起订量:1 个60个/托盘
总价金额: 0.00

近期成交42单
