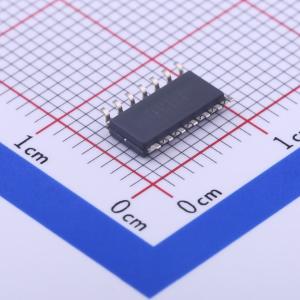

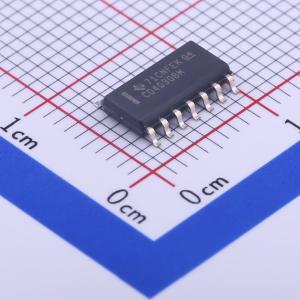

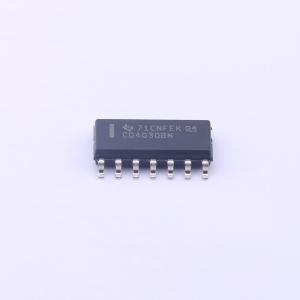

温馨提醒：图片仅供参考，商品以实物为准
CD4030BM96
CMOS四异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4030B 4 通道、双输入、3V 至 18V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4030BM96
- 商品编号
- C44237
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4030B属于CMOS四异或门高压类型产品，额定电压20V，内部包含四个独立的异或门，可直接实现异或逻辑功能，提供多种封装形式可选。
商品特性
- 采用CMOS工艺
- 直流电源电压范围相对于VSS端为-0.5V~+20V
- 所有输入端输入电压范围为-0.5V~VDD+0.5V
- 任意输入端直流输入电流最大值为10mA
- 封装总功耗：环境温度-55℃~+100℃时为500mW，环境温度+100℃~+125℃时按12mW/℃线性降额至200mW
- 单个输出晶体管器件功耗全温度范围最大值为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接过程中，距离壳体1.59±0.79mm处引脚10s内最高温度不超过265℃
- 提供多种封装规格，包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装
应用领域
- 偶奇校验发生器与校验器
- 逻辑比较器
- 加法器/减法器
- 通用逻辑功能
