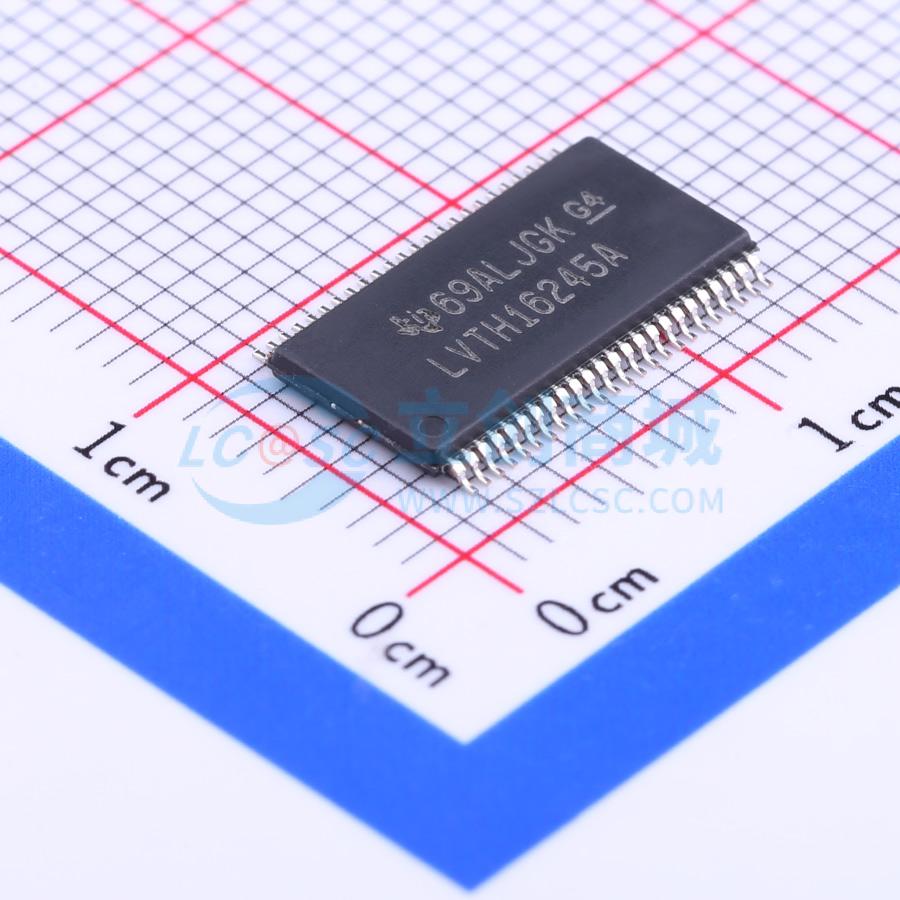

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH16245ADGGR

3.3V ABT 三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH16245A 具有三态输出的 3.3V ABT 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH16245ADGGR
商品编号: C44028
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

LVTH16245A器件是16位双八单元非反相三态收发器，设计用于3.3V低VCC工作，具备向5V系统环境提供TTL接口的能力，用于两条数据总线之间的异步通信。方向控制输入和输出使能输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻模式；激活B端口输出时，数据从A总线传输到B总线，激活A端口输出时，数据从B总线传输到A总线。A和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，以防止额外的电源电流。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议配合上拉或下拉电阻使用。VCC在0V~1.5V之间时，器件在上下电过程中处于高阻状态；为确保1.5V以上也保持高阻状态，输出使能端应通过上拉电阻接VCC，电阻最小值由驱动器的灌流能力决定。器件通过Ioff和上电三态功能针对热插入应用进行了全规格设计，Ioff电路可禁用输出，防止器件断电时产生有害的回流电流；上电三态电路可在上下电过程中将输出置于高阻状态，避免驱动冲突。器件提供多种封装可选，包括WD封装、DGG封装、DGV封装、DL封装、GQL封装、ZQL封装、GRD封装、ZRD封装。

商品特性

采用先进BiCMOS工艺设计，支持3.3V工作，静态功耗低
支持混合模式信号操作，可在3.3V VCC下实现5V输入输出电压
支持低至2.7V的未调节电池工作
典型输出接地反弹在VCC=3.3V、环境温度25℃时小于0.8V
分布式VCC引脚和接地引脚可降低高速开关噪声
直通架构优化印刷电路板布局
Ioff和上电三态功能支持热插入
数据输入带总线保持功能，无需外部上拉下拉电阻
闩锁性能超过500mA，符合JESD 17标准
静电放电防护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V

应用领域

两条数据总线之间的异步通信
热插入应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	-
	功能特性	热插拔支持；掉电隔离；总线保持
