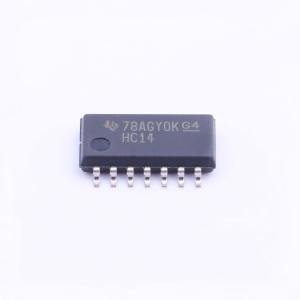

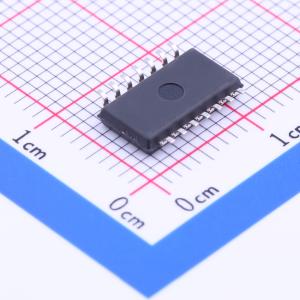

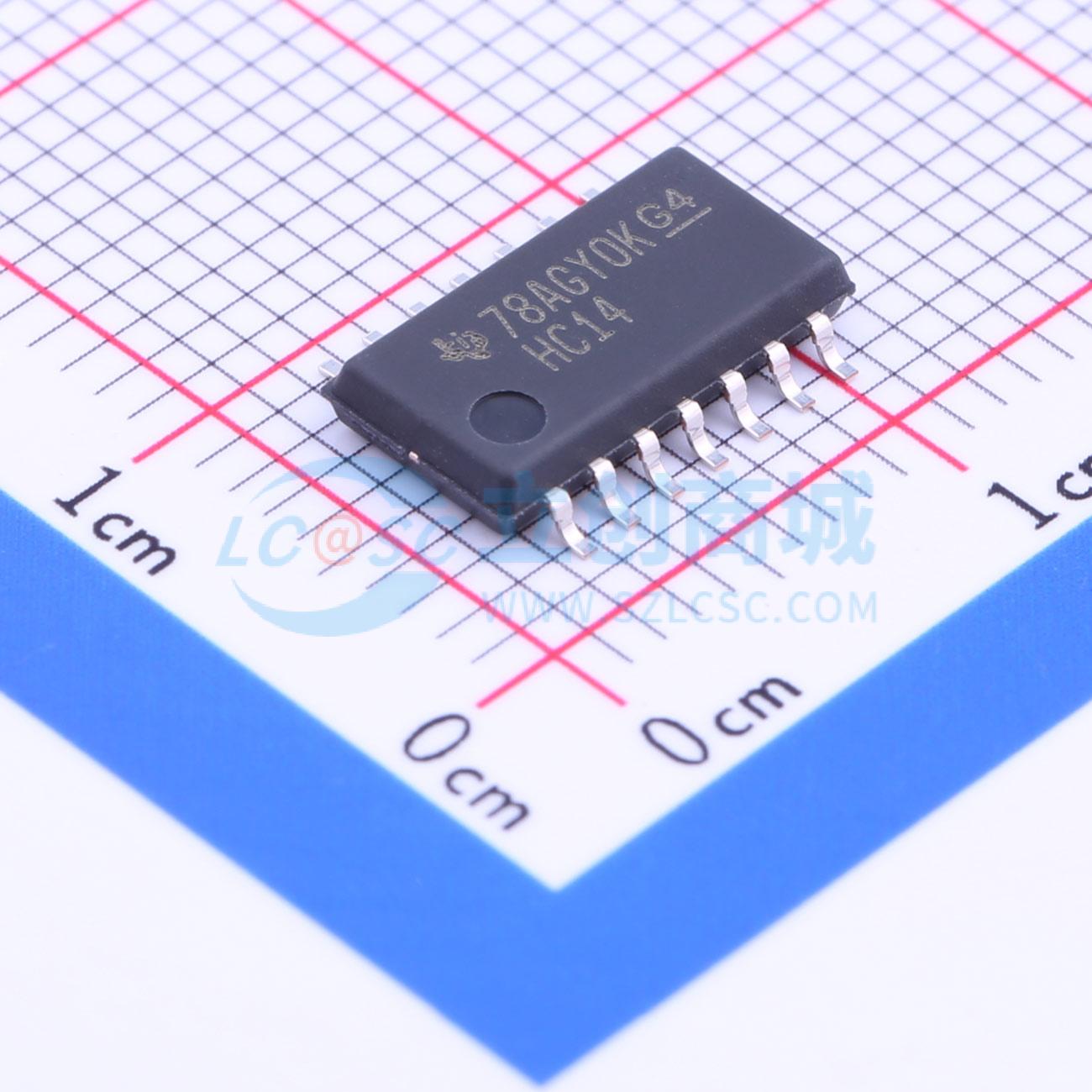

SN74HC14NSR
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC14 具有施密特触发输入的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC14NSR
- 商品编号
- C41539
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
SNx4HC14为六施密特触发器反相器，器件包含六个独立反相器，正逻辑下实现布尔功能Y=A，包含多种封装型号：SN54HC14有J、W、FK封装，SN74HC14有D、DB、N、NS、PW封装；封装引脚中的NC为无内部连接。静电放电可能损坏集成电路，需采取适当防护措施操作，未使用的输入必须接VCC或GND，以保证器件正常工作。
商品特性
- 工作电压范围为2V~6V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传输延迟tpd为11ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
