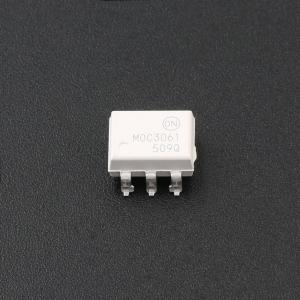

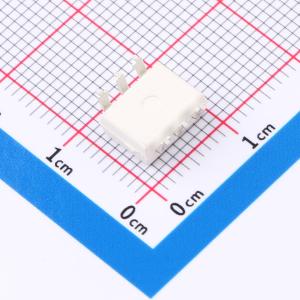

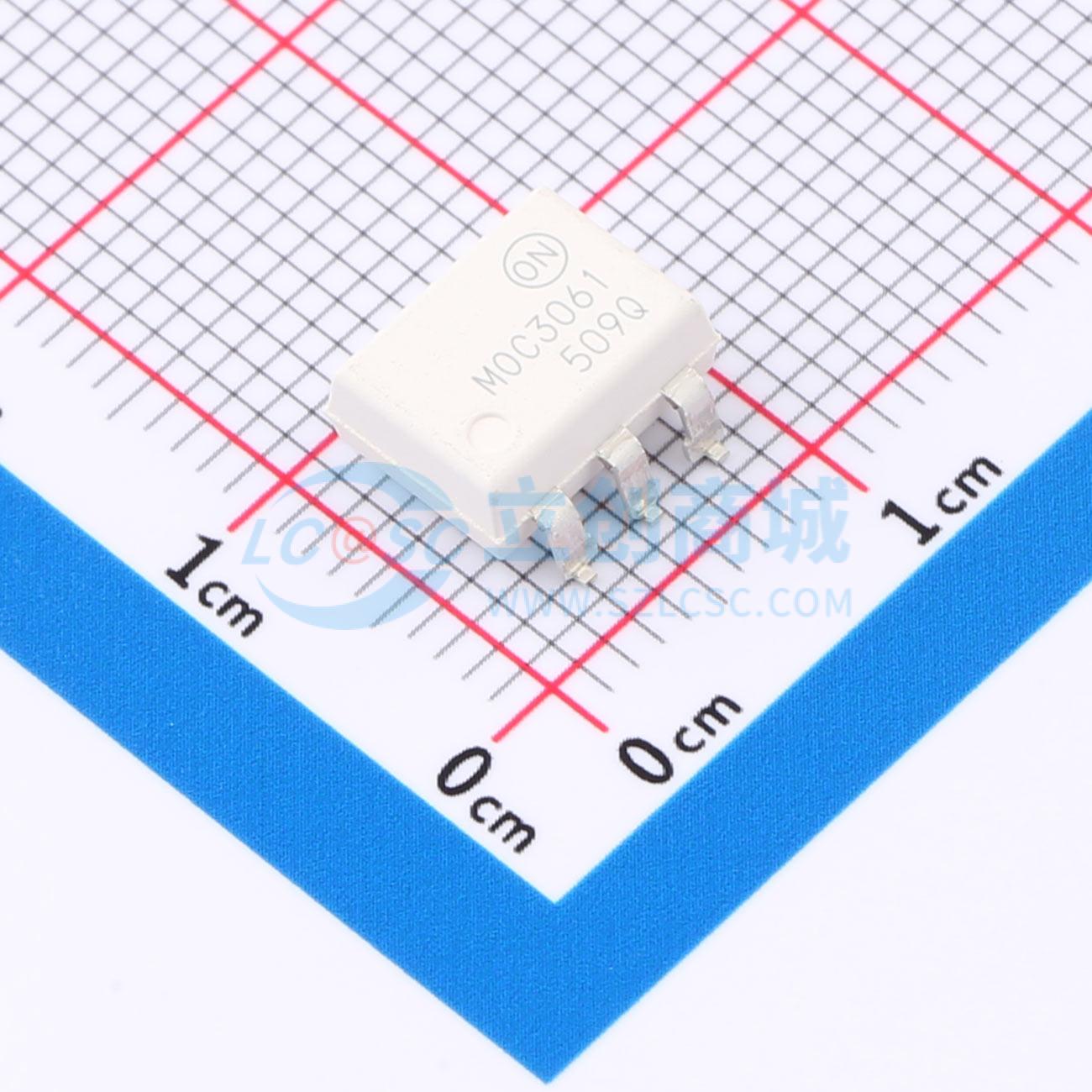

MOC3061SR2M
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOC306XM 和 MOC316XM 器件由一个与单片硅检测器进行光耦合的 GaAs 红外发光二极管组成，执行零电压交叉双侧三路驱动器的功能。此类器件适用于从 115/240V 交流线路供电设备逻辑系统接口中的三端双向可控硅开关元件，如固态继电器、工业控制、电机、电磁阀和消费品设备等。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MOC3061SR2M
- 商品编号
- C41647
- 商品封装
- SOP-6-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.669克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流(It(rms)) | 1A | |
| 隔离电压(Vrms) | 4.17kV | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 600V | |
| 静态dv/dt | 600V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 250mW | |
| 端子数 | 6 | |
| 浪涌电流 | 1A |
商品概述
MOC306XM 和 MOC316XM 器件由一个 GaAs 红外发光二极管与单片硅零电压交叉光电三极管光耦合组成。它们设计用于与双向可控硅配合，在逻辑系统与由 115/240 VAC 电源供电的设备（如固态继电器、工业控制设备、电机、电磁阀和消费类电器等）接口中使用。
商品特性
- 简化115/240 VAC电源的逻辑控制
- 零电压过零以最小化传导和辐射线噪声
- 600 V峰值阻断电压
- 优异的静态dv/dt - 600 V/μs (MOC306xM) - 1000 V/μs (MOC316xM)
- 安全和法规认证 - UL1577，4,170 VACRMS持续1分钟 - DIN EN/IEC60747-5-5
应用领域
- 电磁阀控制
- 静态功率开关
- 温度控制
- 交流电机启动器
- 照明控制
- 交流电机驱动
- 电磁接触器
- 固态继电器
