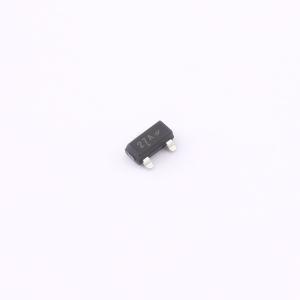

MMBZ27VALT1G
单向TVS 22V截止 峰值浪涌电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MMBZ27VALT1G
- 商品编号
- C41376
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 25.65V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
这些双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SOT−23封装，可实现两种独立的单向配置或单一的双向配置
- 工作峰值反向电压范围：3 V至26 V
- 标准齐纳击穿电压范围：5.6 V至47 V
- 峰值功率：在1.0 ms时为24 W或40 W（单向），见图6波形
- 静电放电等级：人体模型3B级（>16 kV）；机器模型C级（>400 V）
- IEC61000−4−2 4级静电放电等级，±30 kV接触放电
- 峰值脉冲电流下的最大钳位电压
- 低漏电流<5.0 μA
- 阻燃等级UL 94 V - 0
- 汽车及其他需要独特产地和控制变更要求的应用采用SZ前缀；符合AEC−Q101标准，具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
