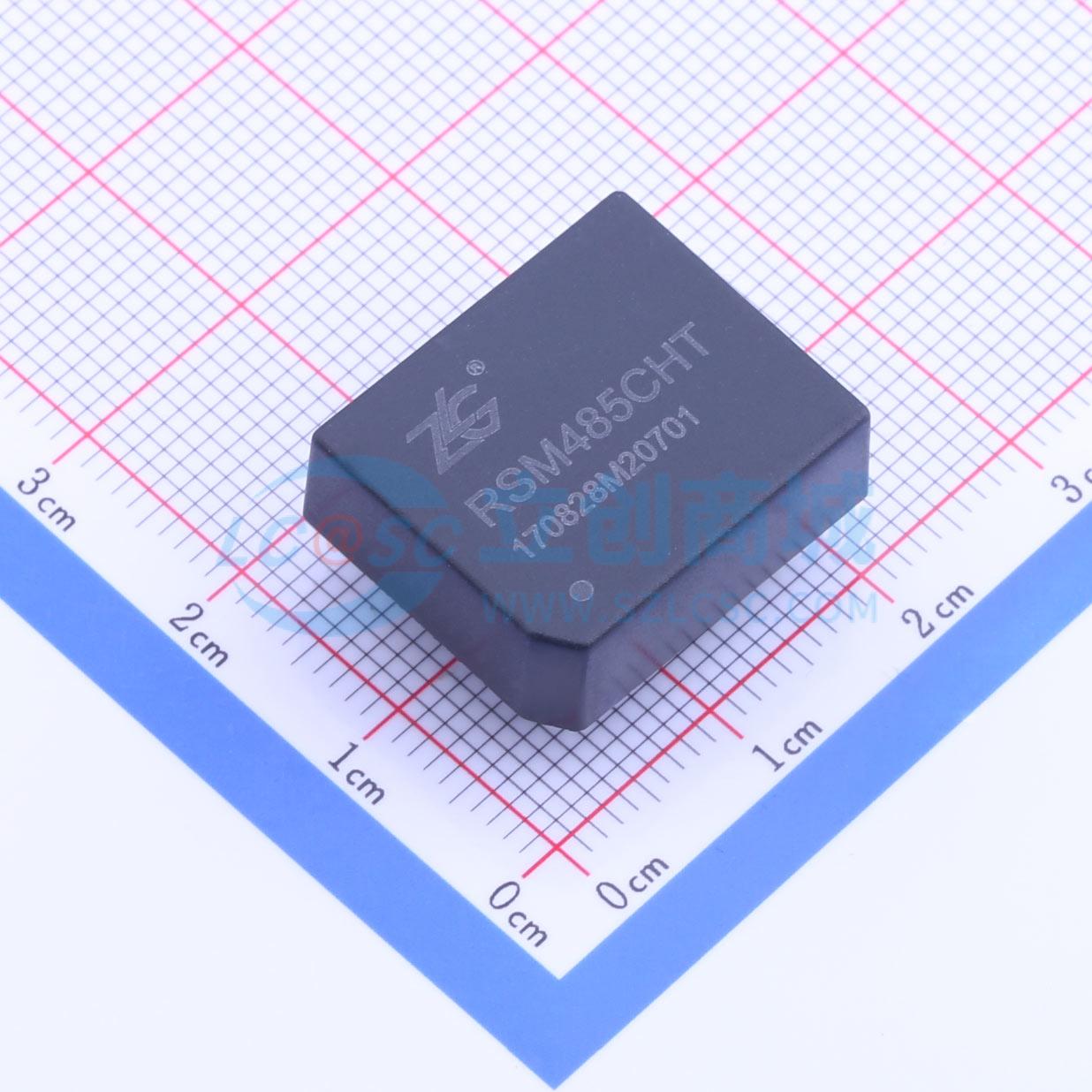

RSM485CHT
嵌入式隔离RS-485收发器 500Kbps 256
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 不改变RS-485发送引脚和接收引脚自身原有特性，但改变了收发控制引脚特性，与普通485收发器芯片收发控制电平相反。内部集成电源隔离、电气隔离、RS-485收发器及总线保护器件于一身。在以往的设计中，通常需要采用一片电源隔离模块、3路光耦及RS-485收发器等器件才能实现带隔离的RS-485电路，现在仅需一片模块就可以实现以上功能，简化设计、稳定可靠。
- 品牌名称
- ZLG(致远电子)
- 商品型号
- RSM485CHT
- 商品编号
- C40769
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS485总线模块 | |
| 数据速率 | 500Kbps | |
| 是否静电保护 | 是 | |
| 工作电压 | 4.75V~5.25V | |
| 隔离电压(Vrms) | 2500V |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静态电流(Iq) | 40mA | |
| 自动流控 | 否 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- RSM(3)485ECHT系列隔离收发器模块，集成电源隔离、电气隔离、RS - 485接口芯片和总线保护器件，方便嵌入用户设备，使产品具有连接RS - 485网络的功能。该系列模块采用灌封工艺，具有很好的隔离特性，隔离电压高达2500VDC
- 数据流控制方式：不改变RS - 485发送引脚和接收引脚自身原有特性，但改变了收发控制引脚特性，与普通485收发器芯片收发控制电平相反
- 具有隔离及ESD总线保护功能于一身
- 同一个网络最多允许连接256个节点
- 单一的+5V或+3.3V供电
- RSM(3)485ECHT最大波特率500Kbps
- 带总线短路或断路失效保护功能
- 电磁辐射EME极低
- 电磁抗干扰EMS极高
- 传输线：0.75mm²双绞线或普通导线
- 外形尺寸：19.90×16.90×7.05 (单位：mm)
应用领域
- 工业通讯
- 煤矿行业
- 电力监控
- 楼宇自动化
- 石油化工
- PLC与变频器的通信
