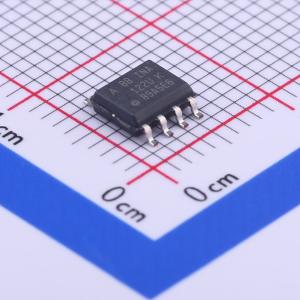

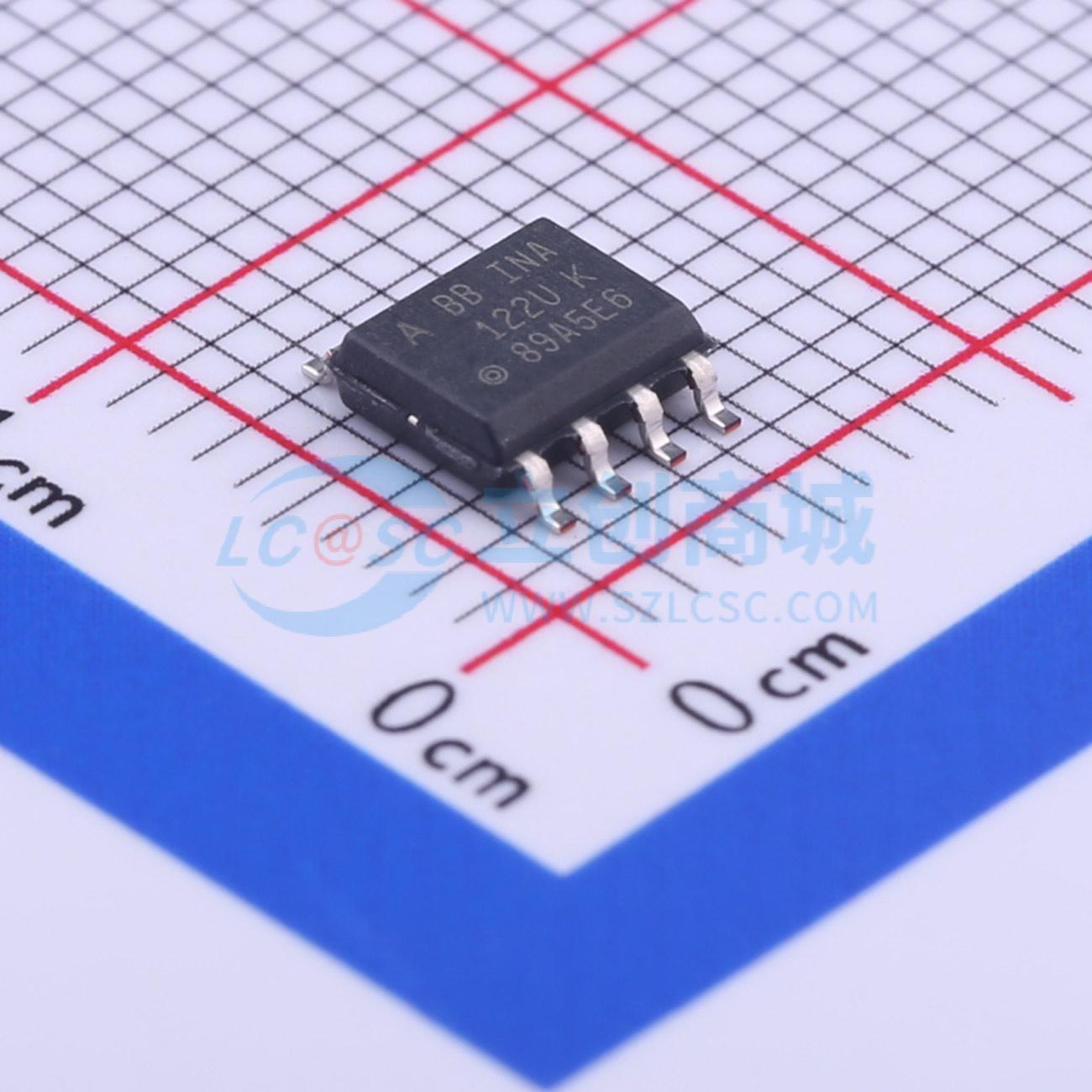

INA122UA/2K5
单电源微功耗仪表放大器
- 描述
- INA122 单电源、微功耗仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA122UA/2K5
- 商品编号
- C40768
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 96dB | |
| 输入偏置电流(Ib) | 25nA | |
| 输入失调电压(Vos) | 250uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.9V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 60uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5nA | |
| 输入失调电流温漂(Ios TC) | 40pA/℃ | |
| 单电源 | 2.2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~18V | |
| 稳定时间 | 350us |
商品概述
INA122 是一种用于精确、低噪声差分信号采集的精密仪表放大器。其双运放设计提供了出色的性能，具有非常低的静态电流，非常适合便携式仪表和数据采集系统。
INA122 可以使用 2.2V 至 36V 的单电源供电，静态电流仅为 60μA。它也可以使用双电源供电。通过利用输入电平移位网络，输入共模范围可以扩展到负电源轨以下 0.1V（单电源接地）。
一个外部电阻可以设置增益从 5V/V 到 10000V/V。激光微调提供了非常低的失调电压（最大 250μV），失调电压漂移（最大 3μV/°C）以及出色的共模抑制比。
封装选项包括 8 引脚塑料 DIP 和 SO-8 表面贴装封装。两种封装都适用于 -40°C 至 +85°C 的扩展工业温度范围。
商品特性
- 超低静态电流：60μA
- 宽电源电压范围
- 单电源：2.2V 至 36V
- 双电源：-0.9/+1.3 至 ±18V
- 共模范围至 (V-)-0.1V
- 轨到轨输出摆幅
- 低偏移电压：最大 250μV
- 低偏移漂移：最大 3μV/°C
- 低噪声：60nV/√Hz
- 低输入偏置电流：最大 25nA
- 8 引脚 DIP 和 SO-8 表面贴装
应用领域
- 可携式、电池供电系统
- 工业传感器放大器：桥式、RTD、热电偶
- 生理放大器：心电图、脑电图、肌电图
- 多通道数据采集
