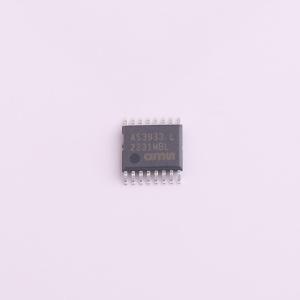

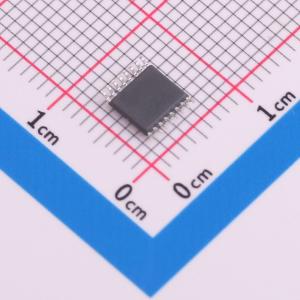

AS3933-BTST

AS3933是一款3通道低功耗ASK接收器，能够在检测到使用15 - 150 kHz低频载波频率的数据信号时产生唤醒信号。集成的相关器可用于检测可编程的16位或32位曼彻斯特唤醒模式。该器件可使用一个、两个或三个有效通道进行工作。 AS3933为每个有效通道提供数字RSSI值，支持可编程数据速率和带时钟恢复的曼彻斯特解码。AS3933提供内部时钟发生器，其可源自晶体振荡器或内部RC振荡器。用户也可以选择使用外部时钟发生器。 AS3933的可编程特性使其能够优化设置，在保持可靠唤醒的同时实现更远的通信距离。在强磁场或嘈杂环境中，可调整AS3933的灵敏度水平。 天线调谐大大简化，因为自动调谐功能可确保与所需载波频率完美匹配。 该器件提供16引脚TSSOP、16引脚QFN（4x4mm）封装以及圆片上芯片（DoW）形式。 AS3933是一款三维低功耗低频唤醒接收器。它能够检测电感耦合载波的存在，并提取开关键控（OOK）调制载波的包络。如果载波采用曼彻斯特编码，则可从接收到的信号中恢复时钟，并将数据与编程模式进行相关处理。如果检测到的模式与存储的模式相符，则会产生唤醒信号（IRQ）。可以禁用模式相关功能，在这种情况下，唤醒检测仅基于频率检测。 AS3933由三个独立的接收通道、一个包络检测器、一个数据相关器、一个曼彻斯特解码器、19个可编程寄存器（包含主要逻辑）和一个时钟发生器组成。 可通过SPI访问数字逻辑。时钟发生器可基于晶体振荡器、内部RC振荡器或外部时钟。如果使用RC振荡器，为提高其精度，可进行校准。 内部LC振荡器可为每个通道提供天线振荡频率，内部调谐电容组可进行精细调谐。 内部RC振荡器可通过SPI进行校准，也可使用基于天线谐振频率的内部算法进行校准。 AS3933需要以下外部组件： • 电源电容 - CBAT - 100 nF。 • 32.768 kHz晶体及其两个负载电容 - XTAL和CL（如果使用内部RC振荡器代替晶体振荡器，则可以省略这些组件）。 • 根据使用的通道数量，配备一个、两个或三个LC谐振器。 如果使用内部RC振荡器（未安装晶体振荡器），则引脚XIN必须连接到电源，而引脚XOUT应悬空。

• 有源RFID标签
• 实时定位系统
• 操作员识别
• 访问控制
• 无线传感器
