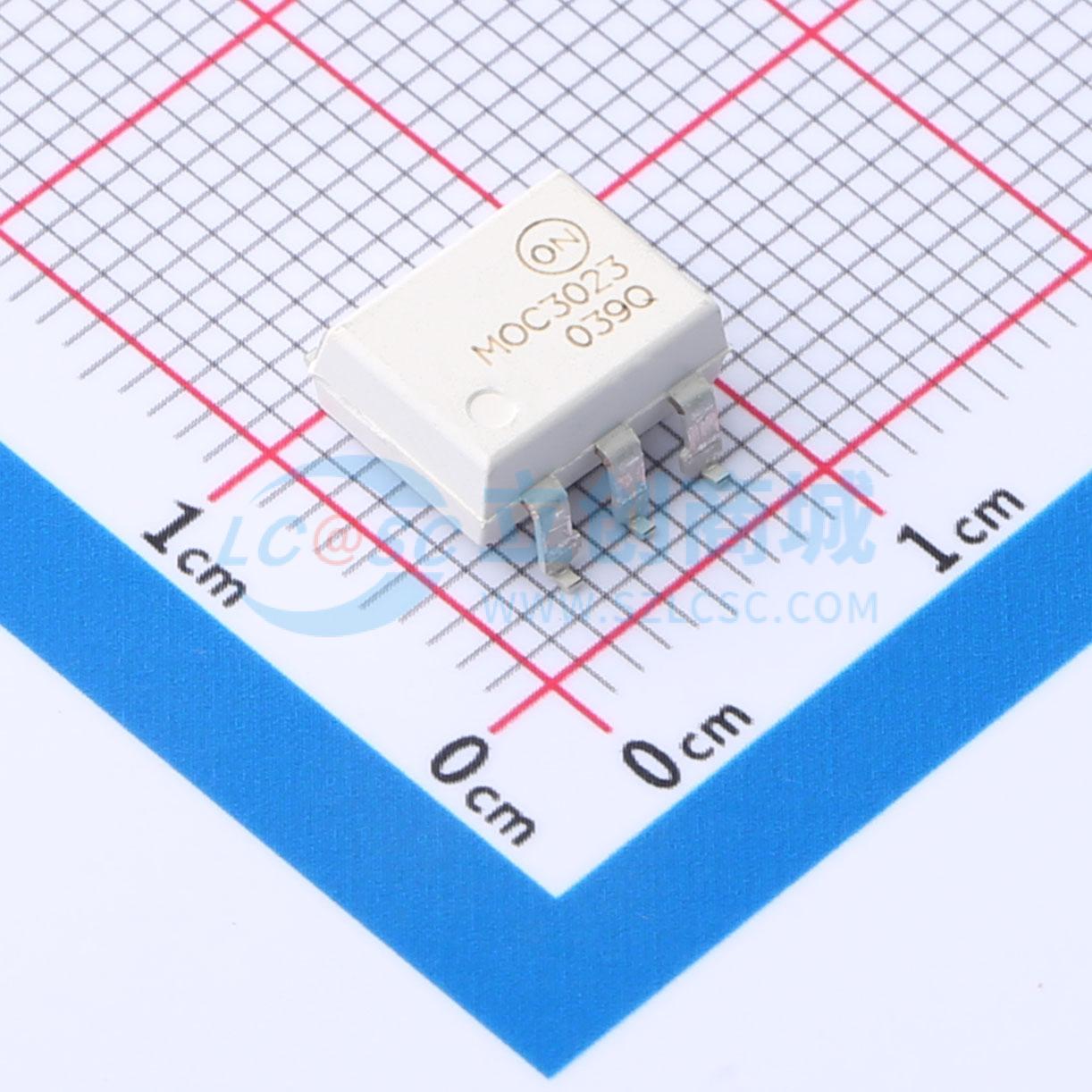

MOC3023SR2M
双向可控硅 无过零电路 1通道
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MOC301XM 和 MOC302XM 系列是光学隔离三端双向可控硅驱动器。这些器件包含GaAs红外线发光二极管和光敏可控硅双向开关，功能与三端双向可控硅类似。它们设计用于电子控件和功率三端双向可控硅之间的接口，以控制 115 V
- 品牌名称
- onsemi(安森美)
- 商品型号
- MOC3023SR2M
- 商品编号
- C40701
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.669克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.5V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 4.17kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -40℃~+85℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 100uA | |
| 浪涌电流 | 1A | |
| 功能特性 | - |
商品概述
MOC301XM和MOC302XM系列是光隔离双向可控硅驱动器器件。这些器件包含一个砷化镓红外发射二极管和一个光激活硅双向开关，其功能类似于双向可控硅。它们设计用于电子控制与功率双向可控硅之间的接口，以控制阻性和感性负载，适用于115VAC操作。
商品特性
- 优异的IFT稳定性
- 红外发射二极管具有低衰减特性
- 峰值阻断电压：MOC301XM为250V，MOC302XM为400V
- 安全与法规认证：UL1577（1分钟4170VAC RMS），DIN EN/IEC60747-5-5
- 无铅器件
应用领域
- 工业控制
- 电磁阀/阀门控制
- 交通信号灯
- 静态交流电源开关
- 自动售货机
