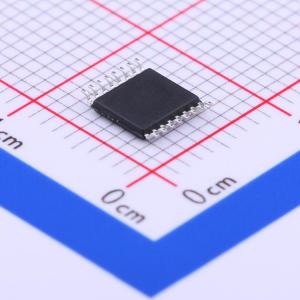

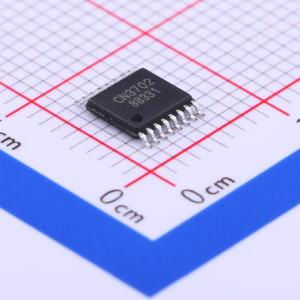

温馨提醒：图片仅供参考，商品以实物为准
CN3702
5A双节锂电池充电管理集成电路
- 描述
- CN3702 是PWM 降压模式双节锂电池充电管理集成电路，独立对锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。 CN3702是PWM降压型锂电池充电管理芯片，具有恒流恒压充电模式。恒流充电电流由连接于CSP管脚和BAT管脚之间的电流检测电阻R_CS设置，在恒压充电模式，电池电压为8.4V，精度为1%。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN3702
- 商品编号
- C40655
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 7.5V~28V | |
| 最大充电电流 | 5A | |
| 充电饱和电压 | 8.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 15uA |
商品概述
CN3702 是PWM 降压模式双节锂电池充电管理集成电路，独立对锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。 CN3702是PWM降压型锂电池充电管理芯片，具有恒流恒压充电模式。恒流充电电流由连接于CSP管脚和BAT管脚之间的电流检测电阻R_CS设置，在恒压充电模式，电池电压为8.4V，精度为1%。 当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，充电器正常工作，对电池充电。如果电池电压低于5.6V，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的15%。当电池电压大于5.6V，充电器进入恒流充电模式，此时充电电流由内部的200mV基准电压和一个外部电阻R_CS设置，即充电电流为200mV/R_CS。当电池电压继续上升接近恒压充电电压时，充电器进入恒压充电模式，充电电流逐渐减小。当充电电流减小到EOC管脚电阻设置的值时，充电结束，DRV管脚输出高电平。漏极开路输出 管脚内部的晶体管关断，输出为高阻态；另一个漏极开路输出 管脚内部的晶体管接通，输出低电平，以指示充电结束状态。 在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电阈值4V/节，那么也将自动开始新的充电周期。 当输入电压掉电时，CN3702自动进入睡眠模式，内部电路被关断。 为了监测电池温度，需要在TEMP管脚和GND管脚之间连接一个10kΩ的负温度系数的热敏电阻。如果电池温度超出正常范围，充电过程将被暂停，直到电池温度回复到正常温度范围内为止。 CN3702内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果BAT管脚电压上升到恒压充电电压的1.08倍时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，充电器暂时停止，直到BAT管脚电压回复到恒压充电电压以下。
商品特性
- 具有恒流和恒压充电模式，适合锂电池充电
- 恒压充电模式下，电池电压调制在8.4V，精度为±1%
- 恒流充电电流由外部电阻设置
- 对深度放电的锂电池（电池电压低于5.6V）进行涓流充电，充电电流为所设置恒流充电电流的15%
- 充电结束电流可由外部电阻设置
- 充电结束后，若电池电压下降到8V，自动开始新的充电周期
- 输入电源掉电或输入电压低于电池电压时，自动进入睡眠模式
- 具备输入低电压锁存、电池温度监测、电池端过压保护和充电状态指示等功能
- 采用16管脚TSSOP封装
- 宽输入电压范围：7.5V到28V
- 对两节锂电池完整的充电管理
- 充电电流达5A
- PWM开关频率：300KHz
- 自动再充电功能
- 软启动功能
- 工作环境温度：-40°C到+85°C
- 产品无铅，无卤素元素，满足RoHS
应用领域
- 便携式DVD，对讲机
- 笔记本电脑
- 备用电池应用
- 便携式工业和医疗仪器
- 电动工具
- 独立电池充电器
