温馨提醒：图片仅供参考，商品以实物为准

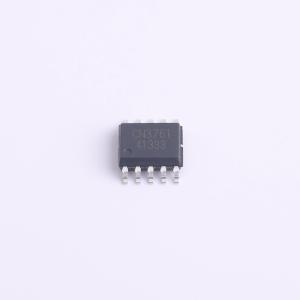

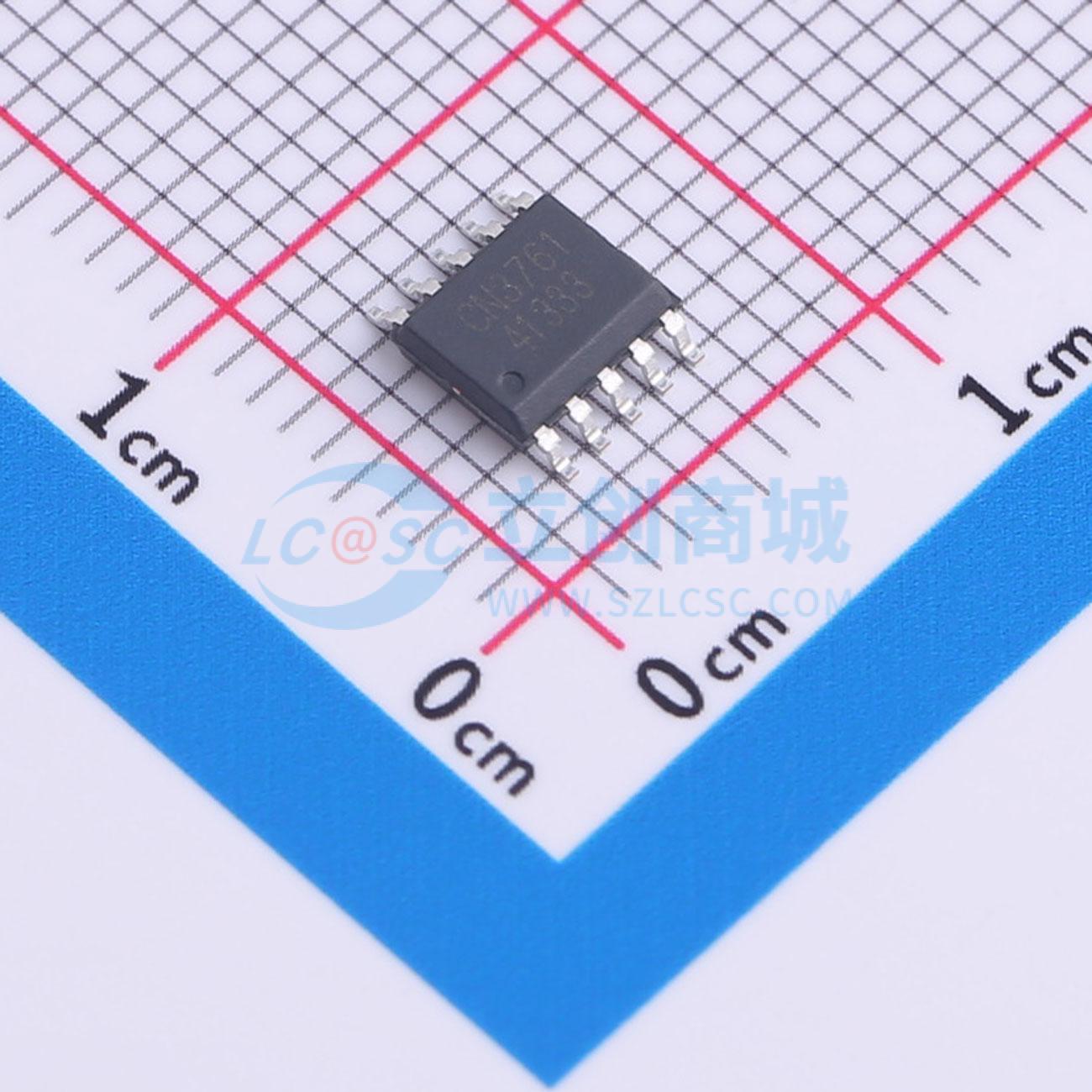

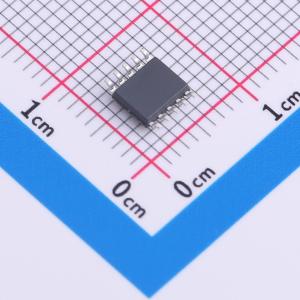

CN3761
4A单节锂电池充电管理集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CN3761 是 PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。CN3761 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3761 将电池电压调制在 4.2V，也可以通过一个外部电阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN3761
- 商品编号
- C41308
- 商品封装
- SOIC-10-1mm
- 包装方式
- 编带
- 商品毛重
- 0.222克(g)
- 网友设计参考
- 爱墓式245号-降压型4A单锂充，CN3761
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~28V | |
| 最大充电电流 | 4A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 不支持 |
商品概述
CN3761 是 PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。CN3761 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3761 将电池电压调制在 4.2V，也可以通过一个外部电阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。
商品特性
- 对于深度放电的锂电池，当电池电压低于恒压充电电压的 66.5%（典型值）时，用所设置的恒流充电电流的 17.5%对电池进行涓流充电
- 在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的 16%时，充电结束
- 在充电结束状态，如果电池电压下降到恒压充电电压的 95.5%，自动开始新的充电周期
- 当输入电源掉电或者输入电压低于电池电压时，自动进入睡眠模式
- 其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等
- 采用 10 管脚 SSOP 封装
应用领域
- 移动电源
- 手持设备
- 备用电池应用
- 便携式工业和医疗仪器
- 电动工具
- 独立电池充电器
