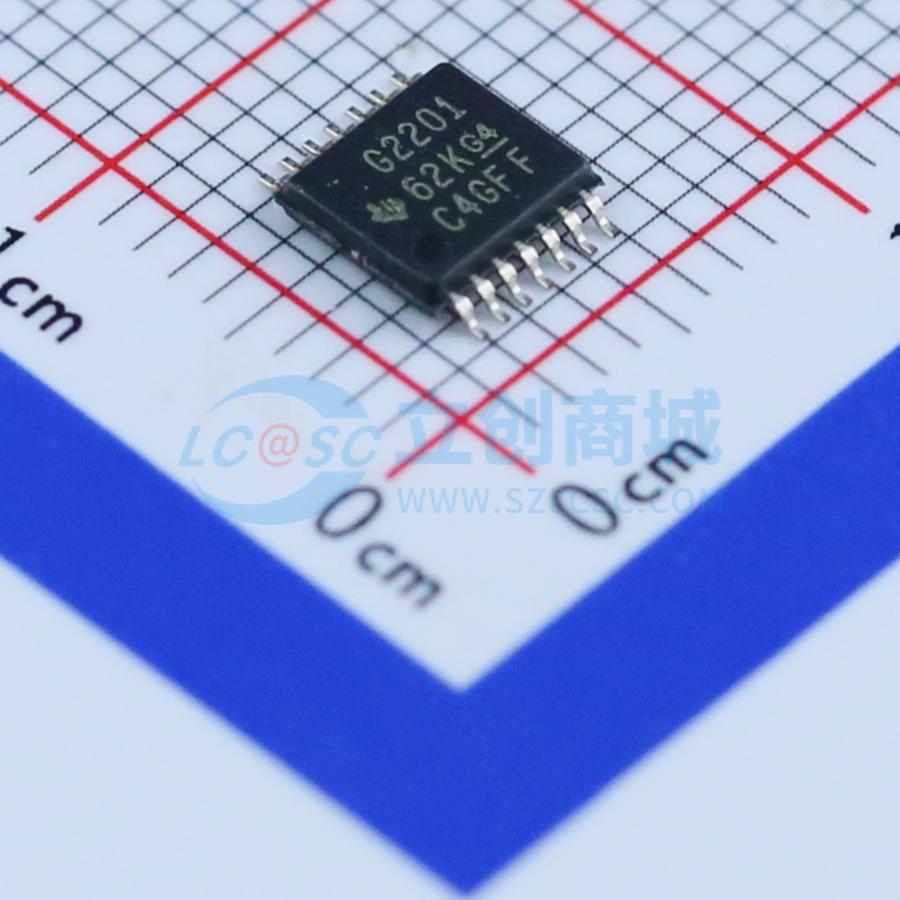

温馨提醒：图片仅供参考，商品以实物为准
MSP430G2201IPW14R
具有 2KB 闪存、128B SRAM 和计时器的 16MHz MCU
- 描述
- MSP430G2201 具有 2KB 闪存、128B SRAM、计时器的 16MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430G2201IPW14R
- 商品编号
- C38033
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPU16 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 2KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 128Byte | |
| I/O数量 | 10 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低供电电压范围：1.8 V 至 3.6 V
- 超低功耗
- 活动模式：1 MHz、2.2 V 时为 220 µA
- 待机模式：0.5 µA
- 关闭模式（RAM 保持）：0.1 µA
- 五种节能模式
- 从待机模式唤醒时间少于 1 µs
- 16 位 RISC 架构，指令周期时间为 62.5 ns
- 基本时钟模块配置
- 内部频率最高可达 16 MHz，并有一个校准频率
- 内部超低功耗低频 (LF) 振荡器 32-kHz 晶体
- 外部数字时钟源
- 16 位 Timer_A，带有两个捕获/比较寄存器
- 掉电检测器
- 片上比较器，用于模拟信号比较功能或斜率 A/D
- 串行板载编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
- 带有 Spy-Bi-wire 接口的片上仿真逻辑
- 提供 14 引脚塑料小外形薄封装 (TSSOP) (Pw)，14 引脚塑料双列直插式封装 (PDIP) (N) 和 16 引脚 QFN (RSA)
应用领域
- 低成本传感器系统，用于捕获模拟信号，将其转换为数字值，然后处理数据以供显示或传输到主机系统。
