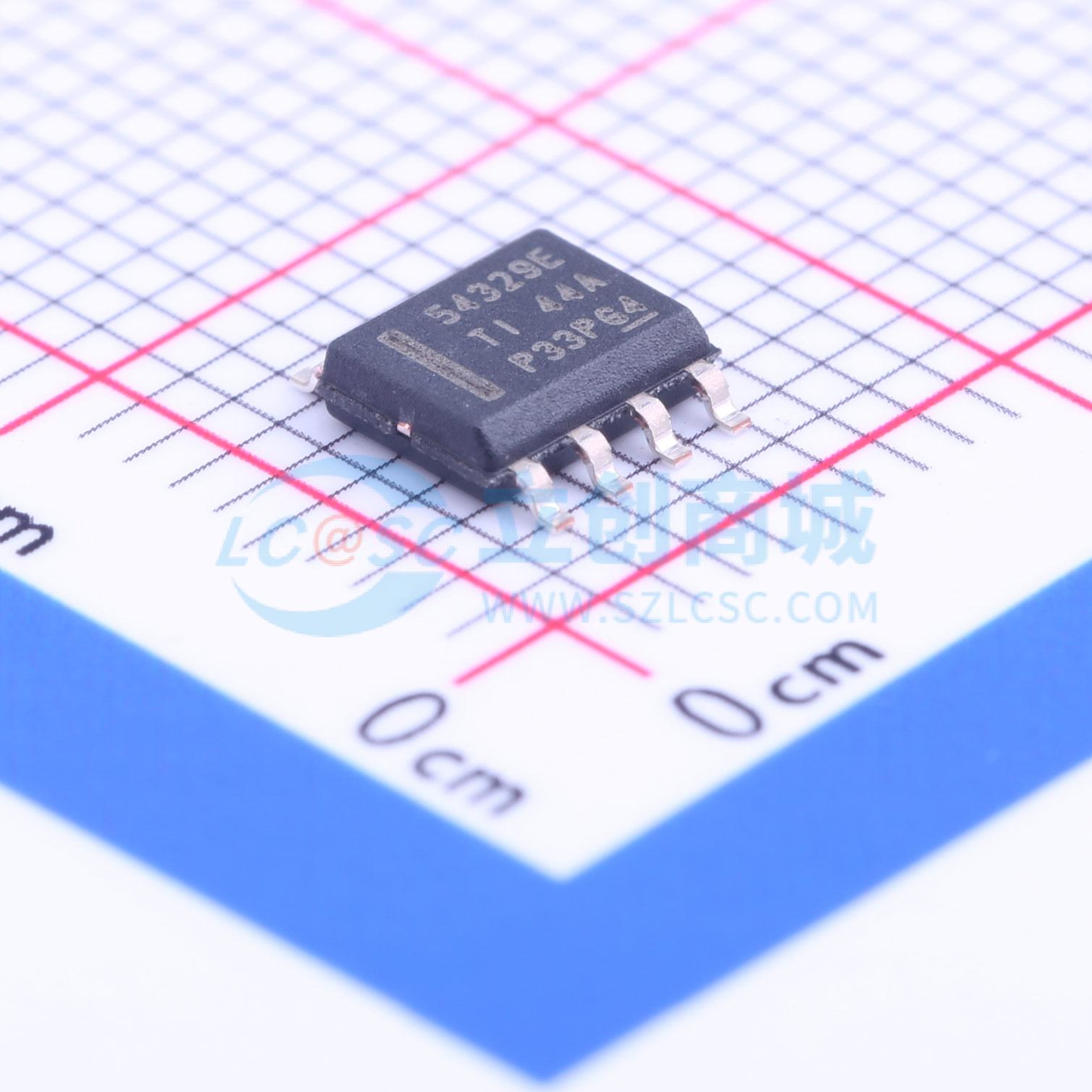

温馨提醒：图片仅供参考，商品以实物为准

TPS54329EDDAR

4.5V至18V输入、3A同步降压型转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54329E是一款自适应接通时间D-CAP2TM模式同步降压型转换器,支持宽输入电压范围（4.5V至18V）和可调输出电压（0.76V至7V）。该器件具有高效率集成型FET,支持100mΩ（高侧）与74mΩ（低侧）的导通电阻,650kHz开关频率,以及可调软启动功能。
品牌名称: TI(德州仪器)
商品型号: TPS54329EDDAR
商品编号: C38344
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

商品概述

TPS54329E是一款自适应接通时间D-CAP2™模式同步降压型转换器，为系统设计人员提供了一个低成本、低组件数量和低待机电流的解决方案来完成各种终端设备的电源总线调节器套件的设计。主控制环路采用D-CAP2™模式控制，无需外部补偿组件便可实现快速瞬态响应。自适应接通时间控制可在更高负载状态下的PWM模式与轻负载下的Eco-mode™工作之间实现无缝转换。Eco-mode™使TPS54329E能够在较轻负载状况下保持高效率。此外，TPS54329E的专有电路还使这个设备能够采用诸如POSCAP或SP-CAP等低等效串联电阻(ESR)输出电容器以及超低ESR陶瓷电容器。该器件的工作输入电压介于4.5 V至18 V之间，输出电压可在0.76 V与7 V之间进行编程，还支持可调软启动时间。采用8 - 引脚DDA封装，设计工作温度范围为 - 40°C到85°C。

商品特性

D-CAP2™模式支持快速瞬态响应、低输出纹波并支持陶瓷输出电容器
宽输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至7.0 V
高效率集成型FET
针对更低占空比应用进行了优化，支持100 mΩ（高侧）与74 mΩ（低侧）
关断时的高效率，流耗不足10 μA
高初始带隙参考精度
可调软启动
预偏置软启动
650 - kHz开关频率(fSW)
逐周周期限流
自动跳跃Eco-mode™以实现轻负载时的高效率

应用领域

低电压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒(STB)

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~7V
	输出电流	3A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
