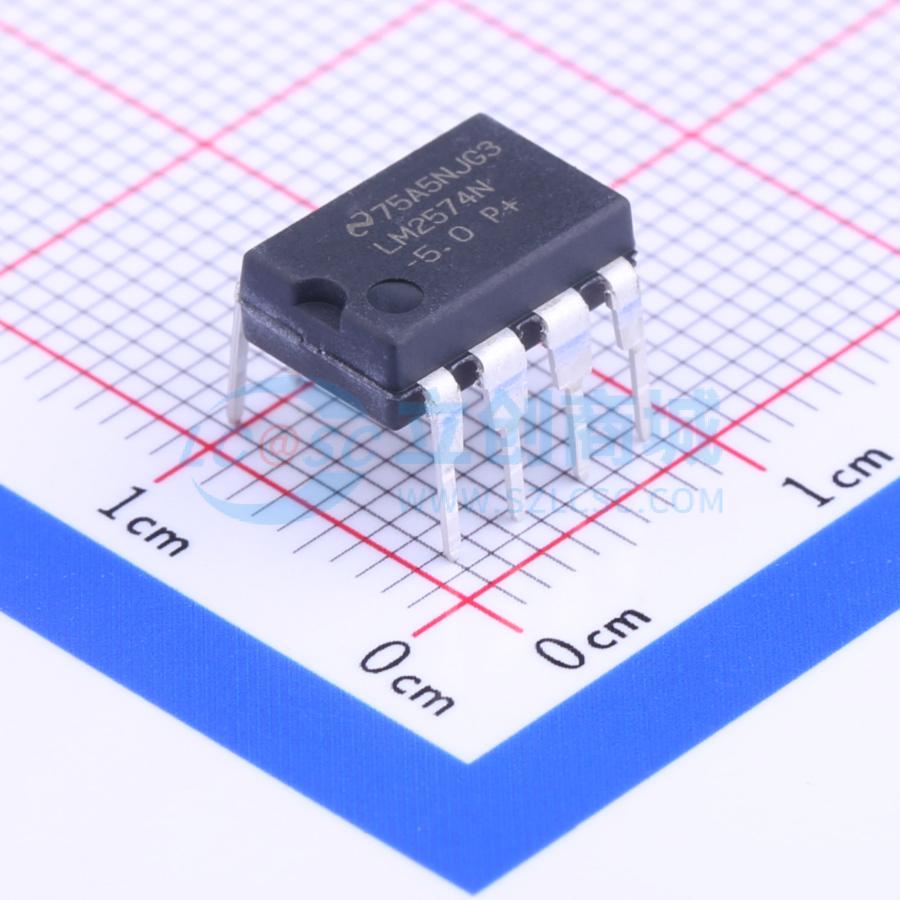

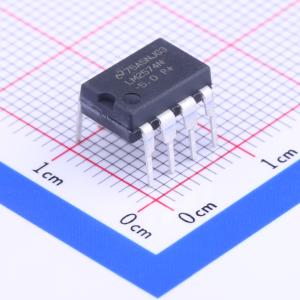

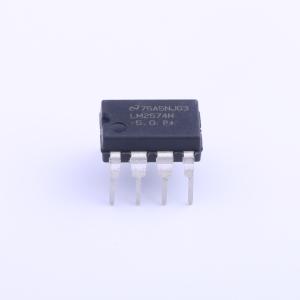

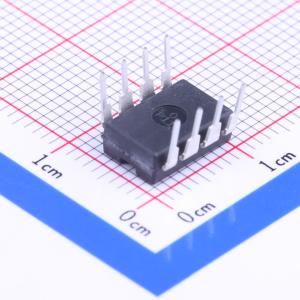

温馨提醒：图片仅供参考，商品以实物为准

LM2574N-5.0/NOPB

5V降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2574N-5.0/NOPB是一款高效率的5V降压型开关稳压器,能够驱动0.5A负载,具有优秀的线路和负载调节性能。该芯片具有固定的52kHz内部振荡器,宽输入电压范围（40V至60V）,低待机电流（50μA）,并包括过温保护和逐周期电流限制功能。
品牌名称: TI(德州仪器)
商品型号: LM2574N-5.0/NOPB
商品编号: C36920
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

LM2574系列稳压器是单片集成电路，具备降压（buck）开关稳压器所需的所有有源功能，能够驱动0.5A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5V、12V、15V的固定输出电压版本，以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。 LM2574系列是流行的三端线性稳压器的高效替代品。由于其高效率，印刷电路板上的铜走线通常是唯一需要的散热方式。多家不同制造商提供专为LM2574优化的标准系列电感器。这一特性大大简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压的公差为±4%，振荡器频率的公差为±10%。具备外部关断功能，典型待机电流为50μA。输出开关具备逐周期电流限制，以及热关断功能，可在故障条件下提供全面保护。

商品特性

3.3V、5V、12V、15V及可调输出版本
可调版本输出电压范围为1.23V至37V（HV版本为57V），在电压和负载条件下最大误差±4%
指定输出电流为0.5A
宽输入电压范围，40V，HV版本最高可达60V
仅需4个外部元件
52kHz固定频率内部振荡器
具备TTL关断能力，低功耗待机模式
高效率
使用现成的标准电感器
热关断和电流限制保护

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正转负转换器（降压 - 升压）

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~40V
	输出电压	5V
	输出电流	500mA
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
