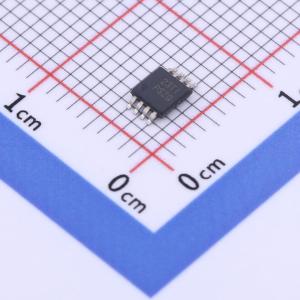

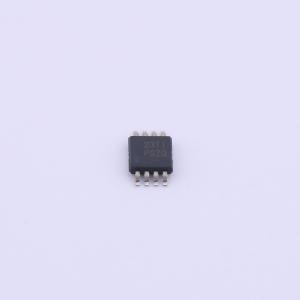

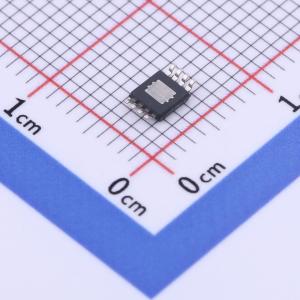

TPS7A3001DGNR
具有使能功能的 200mA、低噪声、高 PSRR、负电压、可调节低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A30 -3V 至 -35V 输入电压、-200mA、超低噪声、高 PSRR、低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A3001DGNR
- 商品编号
- C33835
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 36V | |
| 输出电压 | 1.18V~33V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 216mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 55uA | |
| 噪声 | 15.1uVrms | |
| 特性 | 带使能；热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
TPS7A30xx系列器件为负高压（-36V）、超低噪声（15.1μVRMS，72dB电源抑制比）线性稳压器，最大负载电流可达200mA。 这些线性稳压器包含一个与CMOS逻辑电平兼容的使能引脚和电容可编程软启动功能，可实现定制化电源管理方案。其他特性包括内置限流和热关断保护，可在故障条件下保护器件和系统。 TPS7A30xx系列采用双极技术设计，非常适合高精度仪器仪表应用，在这些应用中，干净的电压轨对于最大化系统性能至关重要。这种设计使其成为为运算放大器、模数转换器（ADC）、数模转换器（DAC）和其他高性能模拟电路供电的理想选择。 此外，TPS7A30xx系列线性稳压器适用于直流/直流转换器的后置调节。通过滤除直流/直流开关转换固有的输出电压纹波，可在敏感的仪器仪表、测试与测量、音频和射频应用中提供最佳系统性能。
商品特性
- 输入电压范围：–3V至–36V
- 噪声：
- 14μVRMS（20Hz至20kHz）
- 15.1μVRMS（10Hz至100kHz）
- 电源抑制比：
- 72dB（120Hz）
- ≥55dB（10Hz至700kHz）
- 可调输出：–1.18V至–33V
- 最大输出电流：200mA
- 压差：100mA时为216mV
- 使用≥2.2μF陶瓷电容可稳定工作
- 与CMOS逻辑电平兼容的使能引脚
- 内置固定限流和热关断保护
- 采用高热性能MSOP-8 PowerPAD封装
- 工作温度范围：-40°C至±125°C
应用领域
- 为运算放大器、DAC、ADC和其他高精度模拟电路提供电源轨
- 音频
- 直流/直流转换器后置调节和纹波滤波
- 测试与测量
- 接收、发射和功率放大器电路
- 工业仪器仪表
- 基站和电信基础设施
- –12V和–24V工业总线
