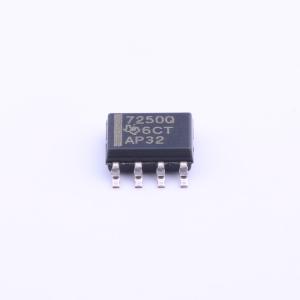

温馨提醒：图片仅供参考，商品以实物为准

TPS7250QDR

4.9V~5.1V 250mA 10V

描述: TPS72 微功耗低压降 (LDO) 稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7250QDR
商品编号: C35041
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

TPS72xx系列低压差（LDO）稳压器具备低压差电压、微功耗运行、小型封装的优势，相比传统LDO稳压器，具有更低的压差和静态电流，适合对成本敏感以及电路板空间有限的设计。该系列通过新型电路设计与工艺创新，将常规pnp传输晶体管替换为PMOS器件；PMOS传输元件相当于低阻值电阻，压差极低，且压差与负载电流成正比；由于PMOS传输元件是电压驱动器件，静态电流很低，且在整个输出负载电流范围内保持稳定。该系列配备逻辑使能休眠模式可关闭稳压器，还具备电源良好功能，可用于实现上电复位或低电量指示，低压差与微功耗运行可显著提升系统电池使用寿命。该系列提供多种固定电压版本与可调版本，可调版本输出电压可在1.2V~9.75V范围内编程，固定版本输出电压容差在输入电压、负载、温度范围内最大为2%，可调版本最大为3%。裸片可在掺杂铝键合焊垫上采用热压或超声键合工艺，可使用导电环氧或金硅预成形片安装，裸片厚度典型值为15密耳，键合焊垫最小尺寸为4×4密耳，尺寸公差为±10%。

商品特性

提供5V、4.85V、3.3V、3.0V、2.5V固定输出版本和可调输出版本
TPS7250在输出电流100mA时，最大压差低于85mV
静态电流低，典型值为180μA，大小不随负载变化
采用8引脚SOIC和8引脚TSSOP封装
固定输出版本在整个工作范围内输出稳压精度为±2%
休眠状态电流极低，25℃条件下最大为0.5μA
具备电源良好状态输出功能，可指示低输出电压
输出负载电流范围为0mA~250mA，整个范围内静态电流稳定，最大值为300μA
可调版本TPS7201可通过外部电阻分压网络编程输出电压
最大工作结温TJmax为150℃
引脚输入电压范围为-0.3V~11V，最大输出电流为1.5A
工作结温范围为-55℃~150℃，存储温度范围为-65℃~150℃
引脚距离壳体1.6mm处可承受10秒260℃高温

应用领域

适合对成本敏感、电路板空间有限的设计场景
适用于笔记本电脑、蜂窝电话等便携式系统
可用于实现上电复位功能或低电量指示功能
可延长便携式系统电池的使用寿命

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	4.9V~5.1V
	输出电流	250mA
	电源纹波抑制比(PSRR)	36dB@(120Hz)
	压差	312mV@(250mA)

	属性	参数值
	静态电流(Iq)	325uA
	噪声	390uVrms
	功能特性	使能控制；工作状态指示；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
