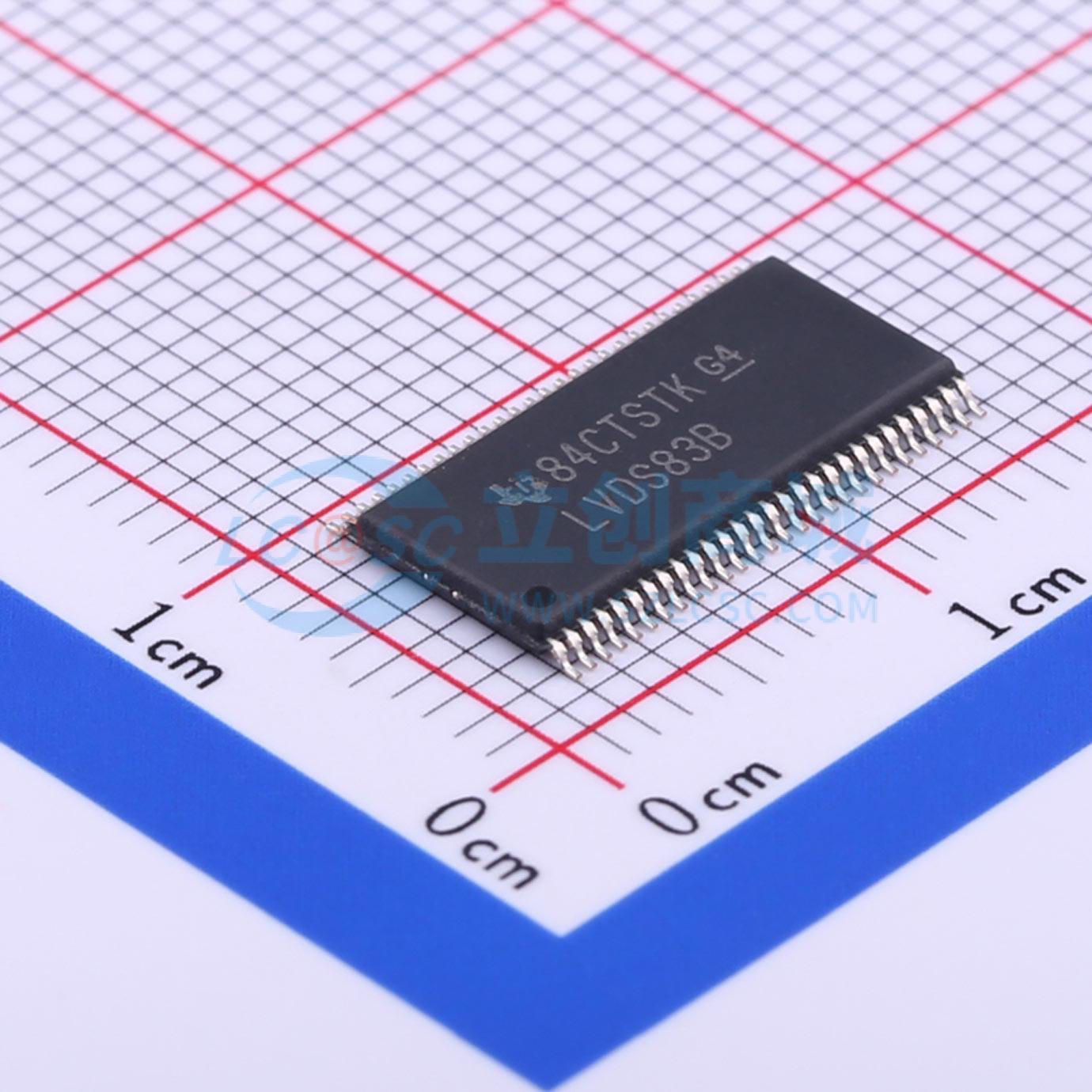

温馨提醒：图片仅供参考，商品以实物为准

SN75LVDS83BDGGR

FlatLinkTM发射器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75LVDS83B FlatLinkTM 发射器包含四个7位并行加载串行输出移位寄存器，允许28位单端LVTTL数据通过五个平衡对导体同步传输到兼容接收器。
品牌名称: TI(德州仪器)
商品型号: SN75LVDS83BDGGR
商品编号: C35164
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.515克(g)

商品参数

商品概述

SN75LVDS83B FlatLink发射器是一款集成单芯片，内部包含四个7位并行输入串行输出移位寄存器、一个7倍时钟合成器和五个低压差分信号LVDS线路驱动器，可将28位单端LVTTL数据通过五对平衡导体同步传输，供兼容接收器与集成LVDS接收器的LCD面板接收。传输过程对用户透明，无需额外外部元件，仅需简单设置即可工作，支持选择时钟触发沿，具备关断功能可降低功耗，工作环境温度范围为-10℃至70℃；另有替代型号SN75LVDS83A，仅支持10MHz至100MHz时钟频率范围，仅提供TSSOP封装。

商品特性

LVDS显示串行接口可直接对接集成LVDS的LCD显示面板
提供两种封装选择：4.5mm×7mm BGA封装、8.1mm×14mm TSSOP封装
数据输入支持1.8V~3.3V耐压，可直接连接低功耗、低电压应用及图形处理器
传输速率最高可达135Mpps（兆像素每秒），像素时钟频率范围为10MHz~135MHz
适配HVGA至HD的各类显示分辨率，具备低电磁干扰特性
采用单路3.3V电源供电，75MHz工作下典型功耗为170mW
可将带时钟的28路低压TTL数据通道转换为带时钟输出的4路低压差分数据通道
禁用状态下功耗低于1mW
支持选择上升沿或下降沿时钟触发输入
ESD防护等级为5kV HBM
支持扩频时钟（SSC）
兼容OMAP 2x、OMAP 3x及DaVinci应用处理器

应用领域

LCD显示面板驱动
超便携个人计算机与上网本
数码相框

	属性	参数值
	商品目录	LVDS芯片
	类型	发送器
	驱动器数	5
	接收器数	0
	工作电压	3V~3.6V；1.62V~3.6V

	属性	参数值
	数据速率	135Mbps
	工作温度	-10℃~+70℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
