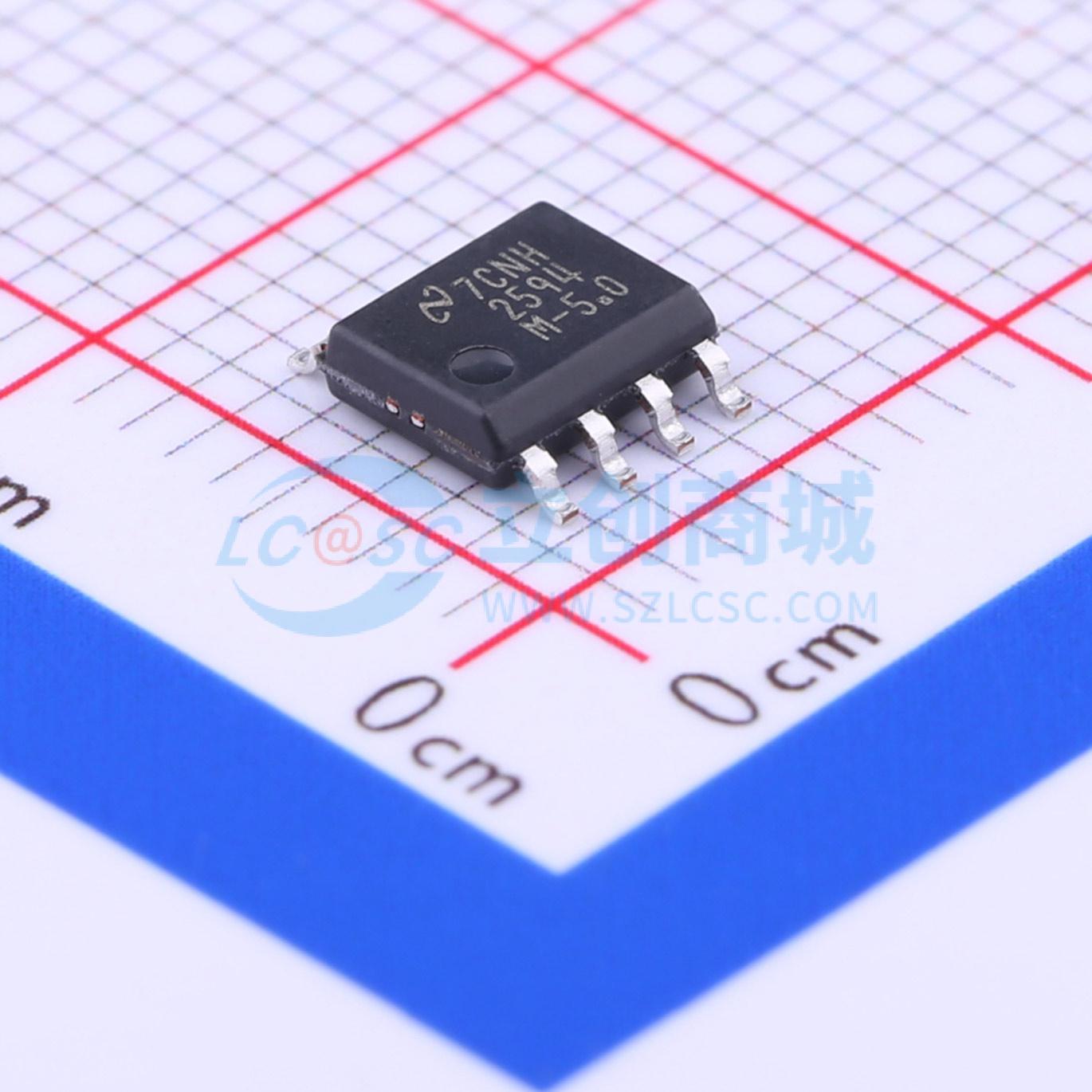

温馨提醒：图片仅供参考，商品以实物为准

LM2594MX-5.0/NOPB

5V固定输出降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2594MX-5.0/NOPB 是一款高效率的降压型开关稳压器,提供5V固定输出电压。该器件具有150kHz的固定开关频率,能够提供高达0.5A的输出电流。输入电压范围为4.5V至60V,适用于各种电源管理应用。
品牌名称: TI(德州仪器)
商品型号: LM2594MX-5.0/NOPB
商品编号: C35323
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

LM2594/LM2594HV系列稳压器是单片集成电路，可为降压型开关稳压器提供所有有源功能，能够驱动0.5A负载，具备出色的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本，采用8引脚PDIP和8引脚表面贴装SOIC封装。这些稳压器所需的外部元件数量最少，使用简单，具有内部频率补偿、固定频率振荡器以及改进的线性和负载调节规格。 LM2594/LM2594HV系列的开关频率为150 kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。由于其高效率，印刷电路板上的铜走线通常是唯一需要的散热方式。多家不同制造商提供一系列标准电感（包括通孔和表面贴装类型），这些电感针对与LM2594/LM2594HV系列配合使用进行了优化。这一特性大大简化了开关模式电源的设计。其他特性包括：在所有输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±15%的容差。具备外部关断功能，典型待机电流为85 μA。自我保护特性包括输出开关的两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。 LM2594HV适用于需要高达60V输入电压的应用。

商品特性

3.3V、5V、12V及可调输出版本
可调版本输出电压范围为1.2V至37V（HV版本为57V），在电压和负载条件下最大偏差±4%
提供8引脚表面贴装SOIC和PDIP - 8封装
保证0.5A输出电流
输入电压范围高达60V
仅需4个外部元件
150 kHz固定频率内部振荡器
具备TTL关断能力
低功耗待机模式，I₀典型值为85 μA
高效率
使用现成的标准电感
热关断和限流保护

应用领域

简单高效的降压型稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	5V
	输出电流	500mA
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
