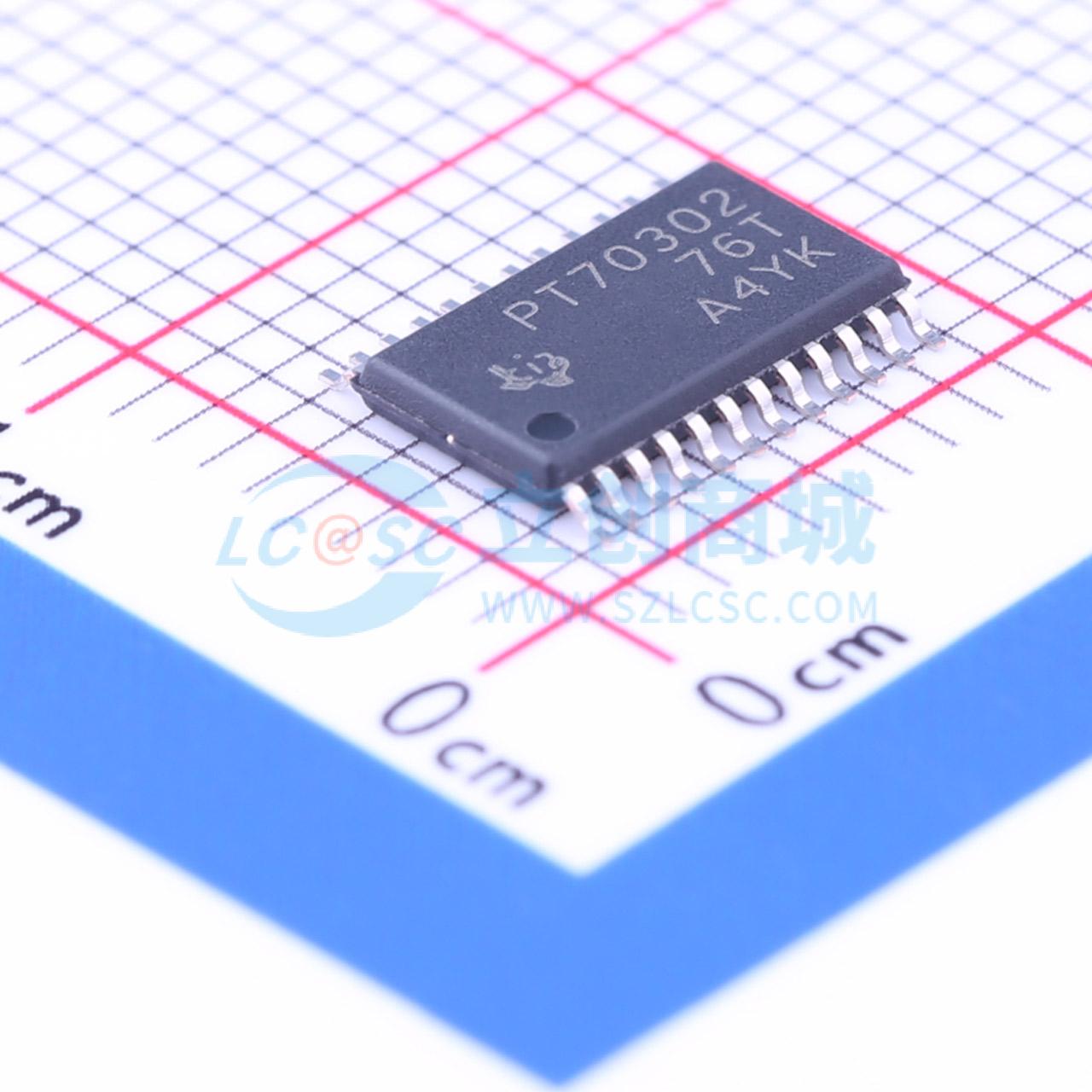

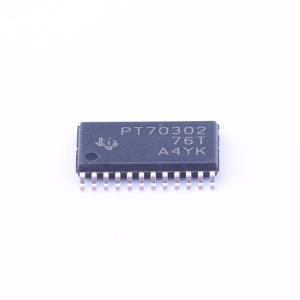

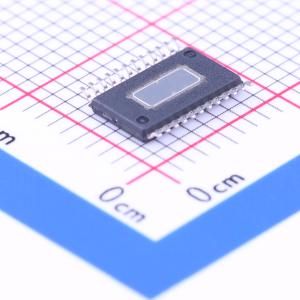

TPS70302PWPR
1.22V~5.5V 1A 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS703 具有集成 SVS 的双路输出 2A/1A 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS70302PWPR
- 商品编号
- C37942
- 商品封装
- HTSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 1.22V~5.5V | |
| 输出电流 | 1A；2A | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | 250mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 250uA | |
| 噪声 | 79uVrms；77uVrms | |
| 功能特性 | 输入欠压保护；使能控制；复位功能；工作状态指示；热关断；电源时序控制；过流保护；输出放电 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 2 |
商品概述
TPS703xx系列包含TPS70345、TPS70348、TPS70351、TPS70358、TPS70302等型号，是集成电源监控电路的双输出低压差稳压器，专为需要双输出电压稳压器的应用设计，可提供完整的电源管理解决方案，排序功能可灵活编程，适用于有电源排序要求的应用。该系列稳压器具备极低压差，双输出带有上电顺序控制，无需额外滤波旁路电容即可实现低噪声输出性能，拥有快速瞬态响应，可配合47μF低ESR电容保持工作稳定，提供多种固定电压组合以及可调输出电压选项。
商品特性
- 提供适用于分电源应用的双输出电压
- 支持独立使能功能
- 稳压器1最大输出电流为1A，稳压器2最大输出电流为2A
- 具备快速瞬态响应
- 提供多种电压选项：3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V，同时支持双可调输出
- 带120ms延迟的开漏上电复位
- 稳压器1配备开漏电源良好信号输出
- 典型静态电流低至185μA
- 待机状态下输入电流仅为2μA
- 无旁路电容时输出噪声为78μV RMS
- 具备快速输出电容放电功能
- 配备两个手动复位输入
- 负载和温度范围内输出精度为2%
- 具备欠压锁定功能
- 采用24引脚PowerPAD TSSOP封装
- 具备热关断保护功能
- 可通过引脚控制切换两个稳压器的上电顺序
- 每个稳压器配置独立电压输入，可灵活配置源功率
- 静态电流低，且不随输出负载变化，全输出电流范围内最大静态电流为250μA
- 具备睡眠模式，施加关闭信号后可关断两个稳压器，25℃时可将输入电流降至1mA
- 输出电压可通过对应引脚检测
- 每个稳压器关断时，内部放电晶体管可对输出电容进行放电
- PG1引脚可监测稳压器1的输出电压状态，可用于实现电源监控功能
- 每个稳压器输入都配备欠压锁定电路，输入未达到2.5V时输出不会开启
- 内部偏置电压由稳压器1输入供电，需要2.7V输入实现完整功能
应用领域
- 分电压供电系统
- 数字信号处理器供电
- 处理器供电应用
- 专用集成电路供电
- 现场可编程门阵列供电
- 需要双输出电源的各类数字应用
- 有电源排序要求的供电应用
