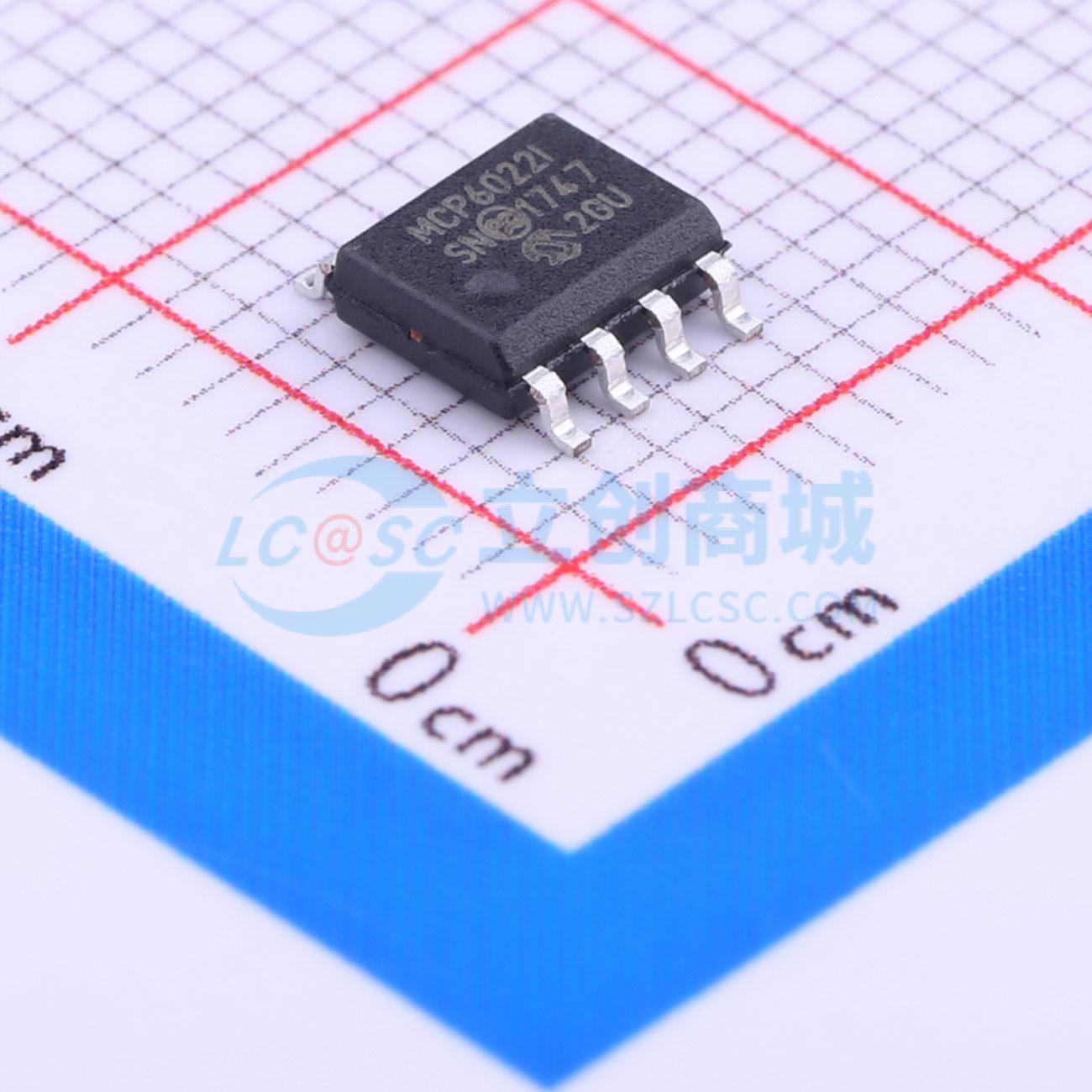

MCP6022-I/SN
轨到轨输入/输出，10 MHz运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是轨到轨输入和输出的高性能运算放大器。关键规格包括：宽带宽（10 MHz）、低噪声（8.7 nV/Hz）、低输入失调电压和低失真（0.00053% THD+N）。MCP6023还提供一个芯片选择引脚（CS），在器件不使用时可节省功耗。单通道MCP6021和MCP6021R采用SOT-23-5封装。单通道MCP6021、单通道MCP6023和双通道MCP6022采用8引脚PDIP、SOIC和TSSOP封装。扩展温度单通道MCP6021采用8引脚MSOP封装。四通道MCP6024采用14引脚PDIP、SOIC和TSSOP封装。该系列产品有工业和扩展温度范围。电源电压范围为2.5V至5.5V。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6022-I/SN
- 商品编号
- C34047
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8.7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
放大器类型：通用
电路数：2
输出类型：满摆幅
压摆率：7 V/μs
增益带宽积：10MHz
电流 - 输入偏置：1pA
电压 - 输入失调：500μV
电流 - 电源：1mA
电流 - 输出/通道：30mA
电压 - 电源，单/双（±）：2.5 V ~ 5.5 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC
电路数：2
输出类型：满摆幅
压摆率：7 V/μs
增益带宽积：10MHz
电流 - 输入偏置：1pA
电压 - 输入失调：500μV
电流 - 电源：1mA
电流 - 输出/通道：30mA
电压 - 电源，单/双（±）：2.5 V ~ 5.5 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC
