温馨提醒：图片仅供参考，商品以实物为准

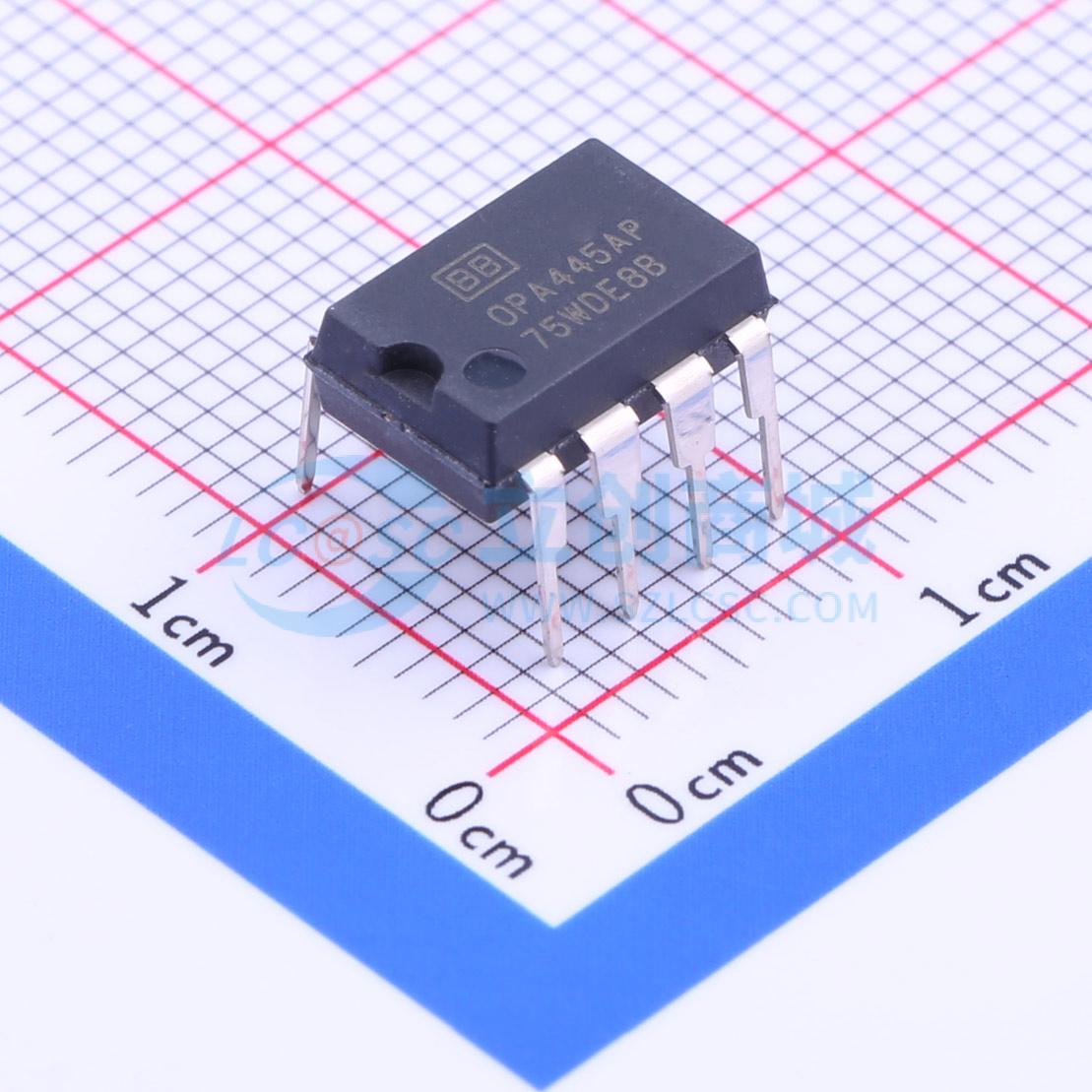

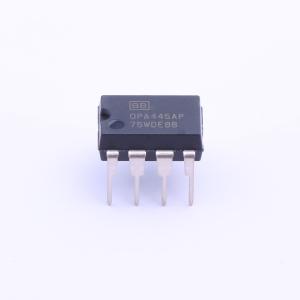

OPA445AP
高压场效应管输入运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA445 高电压 FET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA445AP
- 商品编号
- C34093
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 100uV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电流(Ios) | 40pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 4.7mA | |
| 输出电流 | 15mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -10V~10V；-45V~45V | |
| 功能特性 | - |
商品概述
OPA445是一款高压场效应管输入的单片运算放大器，最高可在±45V电源下工作，输出电流可达15mA，适用于需要高输出电压或大共模电压摆幅的多种场景。它的高压摆率可提供宽功率带宽响应，场效应管输入电路允许使用高阻抗反馈网络，可减小输出负载效应，输入电路经激光微调可获得低输入失调电压和漂移，芯片引脚1和5提供失调电压微调连接，可对运算放大器本身失调电压调零。支持非对称电源供电，电源间电压差范围为20V~90V，提供多种封装可选，SO-8 PowerPAD封装可降低结温，完整规格适用温度范围为-25℃至+85℃，工作温度范围为-55℃至+125℃，可用于几乎所有运算放大器配置，有SPICE宏模型可用于设计分析。输入存在正向偏置风险时，可通过在输入串联电阻实现保护，空引脚NC无内部连接，可悬空或连接至地、正电源、负电源。
商品特性
- 宽电源供电范围：±10V至±45V，电源间总电压差支持20V至90V，支持非对称电源供电
- 压摆率达15V/μs，可提供宽功率带宽响应
- 输入偏置电流低至10pA
- 采用场效应管输入结构，可适配高阻抗反馈网络，减小输出负载效应
- 输入电路经激光微调，可获得低输入失调电压与低漂移
- 提供失调电压微调引脚，可对运算放大器本身失调电压调零
- 提供多种标准引脚封装可选：TO-99、DIP-8、SO-8表面贴装、SO-8 PowerPAD
- SO-8 PowerPAD封装可降低结温
- 工作温度范围：-55℃至+125℃，完整规格适用温度范围-25℃至+85℃
- 空引脚NC无内部连接，可悬空或连接至地、正电源、负电源
应用领域
- 测试设备
- 高压稳压器
- 功率放大器
- 数据采集
- 信号调理
- 音频
- 压电驱动器
