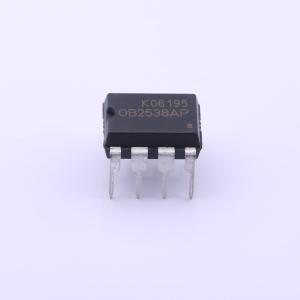

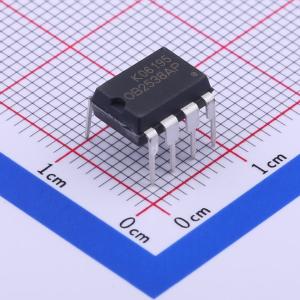

OB2538AP

高精度恒流/恒压原边PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电源原边控制功率开关http://www.on-bright.com/cn/products_primary.htm
品牌名称: OB(昂宝)
商品型号: OB2538AP
商品编号: C34053
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.84克(g)

商品参数

	属性	参数值
	特性	恒流模式(CC)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；软启动
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

OB2538是一款高性能离线PWM功率开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此无需光耦合器和TL431。该器件集成了专利的恒压（CV）和恒流（CC）控制功能。在CC控制模式下，可通过CS引脚处的检测电阻Rs从外部调整电流和输出功率设定值。在CV控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该器件在CC模式以及大负载条件下以PFM模式工作，在轻/中负载时以降频PWM模式工作。 OB2538是一款高性价比的PWM功率开关，针对包括电池充电器和适配器在内的离线低功率AC/DC应用进行了优化。它采用初级侧感应和调节方式，因此无需光耦合器和TL431。内置的专利CV和CC控制可实现高精度的CC/CV控制，满足大多数适配器和充电器应用的要求。

商品特性

在通用交流输入下，恒压调节精度为±5%，恒流调节精度为±5%
无需TL431和光耦合器的初级侧感应和调节
可编程的CV和CC调节
可调节的恒流和输出功率设定
内置带初级侧反馈的次级恒流控制
内置自适应电流峰值调节
内置初级绕组电感补偿
可编程的线缆压降补偿
上电软启动
内置前沿消隐（LEB）
逐周期电流限制
带迟滞的VDD欠压锁定（UVLO）
VDD过压保护（OVP）
VDD钳位

应用领域

手机充电器
数码相机充电器
小功率适配器
电脑、电视等的辅助电源
线性稳压器/RCC替代方案

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	55kHz~65kHz
	晶体管耐压	600V
