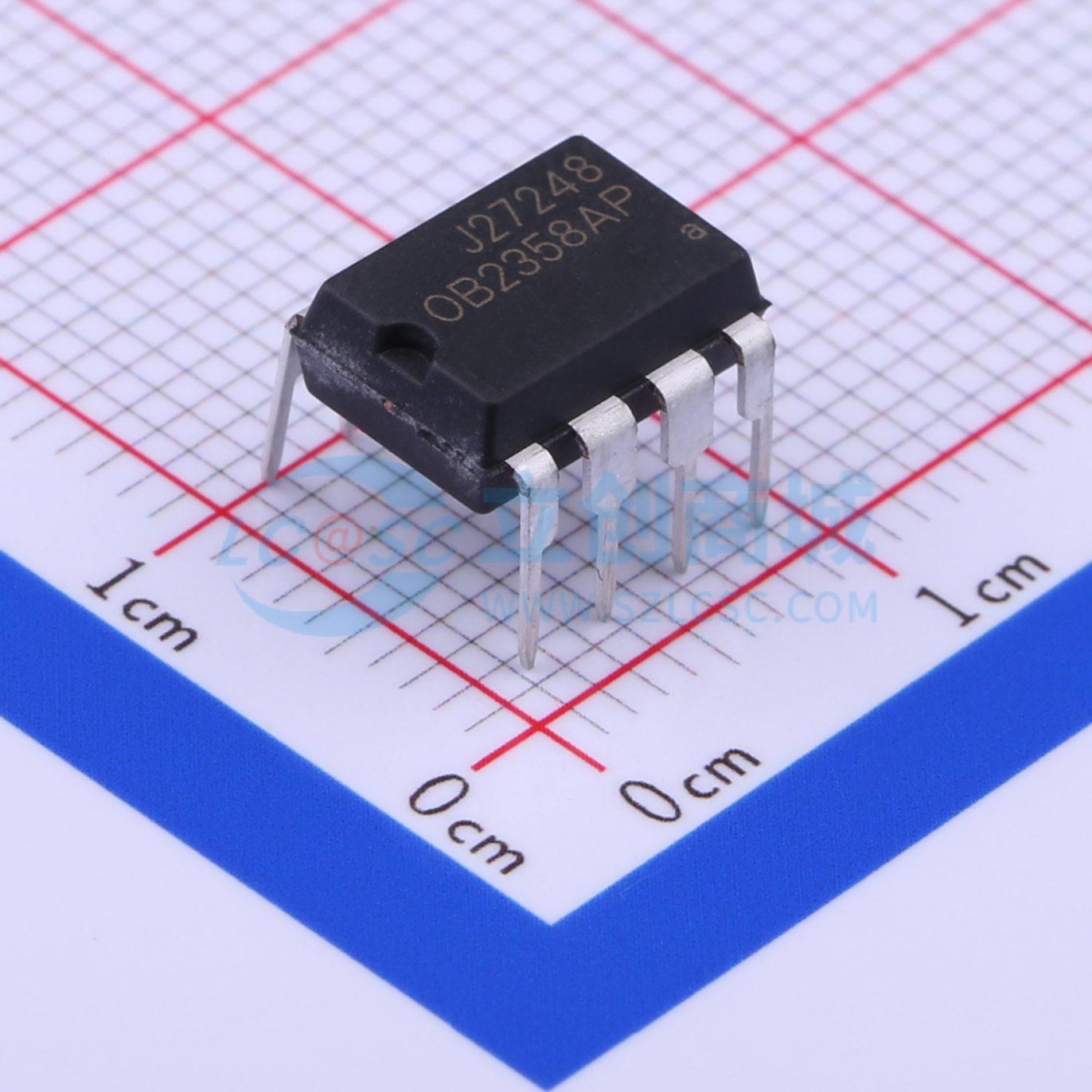

OB2358AP

电流模式PWM功率开关，频率混洗

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2358将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对27W以下的高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。OB2358具备全面的保护功能，并带有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）
品牌名称: OB(昂宝)
商品型号: OB2358AP
商品编号: C36607
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-20℃~+150℃
	反馈方式	副边反馈

商品概述

OB2358将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对27W以下高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。 OB2358具备完整的保护功能，并带有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）。通过昂宝专有的频率抖动技术，结合图腾柱栅极驱动输出端的软开关控制，可实现出色的EMI性能。该设计将20kHz以下的音频能量降至最低，并消除了工作期间的音频噪声。OB2358采用DIP8封装。

商品特性

上电软启动，降低MOSFET的Vds应力
采用频率抖动技术改善EMI
扩展突发模式控制，提高效率并实现最低待机功耗设计
无音频噪声运行

应用领域

离线AC/DC反激式转换器，用于
AC/DC适配器
PDA电源
数码相机和摄像机适配器
VCR、SVR、机顶盒、DVD和DVCD播放器开关电源
机顶盒电源
电脑和服务器辅助电源
开放式开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	45kHz~55kHz
	最大占空比	90%
	晶体管耐压	600V
