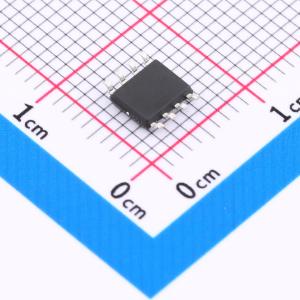

温馨提醒：图片仅供参考，商品以实物为准

LD7575PS

具备高压启动电路的绿色模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Green-Mode PWM Controller with High-Voltage Start-Up Circuit
品牌名称: Leadtrend(通嘉科技)
商品型号: LD7575PS
商品编号: C34057
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.198克(g)

商品参数

商品概述

LD7575是一款具备出色节能运行功能的电流模式PWM控制器。它具有高压电流源，可直接从大容量电容获取启动电流，并进一步提供无损启动电路。电流检测前沿消隐、内部斜率补偿等集成功能以及小封装形式，为用户提供了适用于AC/DC电源应用的高效、最少外部元件数量和低成本解决方案。此外，内置的过压保护、过载保护和特殊的绿色模式控制，使用户能够轻松设计高性能电源电路。LD7575提供SOP - 8和DIP - 8两种封装形式。

商品特性

高压（500V）启动电路
电流模式控制
无音频噪声绿色模式控制
欠压锁定（UVLO）
CS引脚前沿消隐（LEB）
可编程开关频率
内部斜率补偿
Vcc引脚过压保护（OVP）
过载保护（OLP）
500mA驱动能力

应用领域

开关型AC/DC适配器和电池充电器
开放式开关电源
LCD显示器/电视电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~25V
	开关频率	50kHz~130kHz
	输出电流	500mA

	属性	参数值
	耗散功率(Pd)	400mW
	最大占空比	75%
	特性	欠压保护(UVP)；过压保护(OVP)；过载保护(OLP)
	工作温度	-40℃~+85℃
	反馈方式	副边反馈
