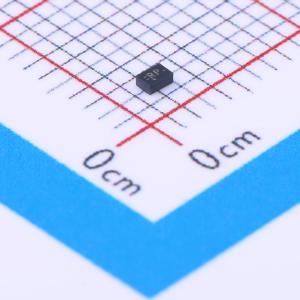

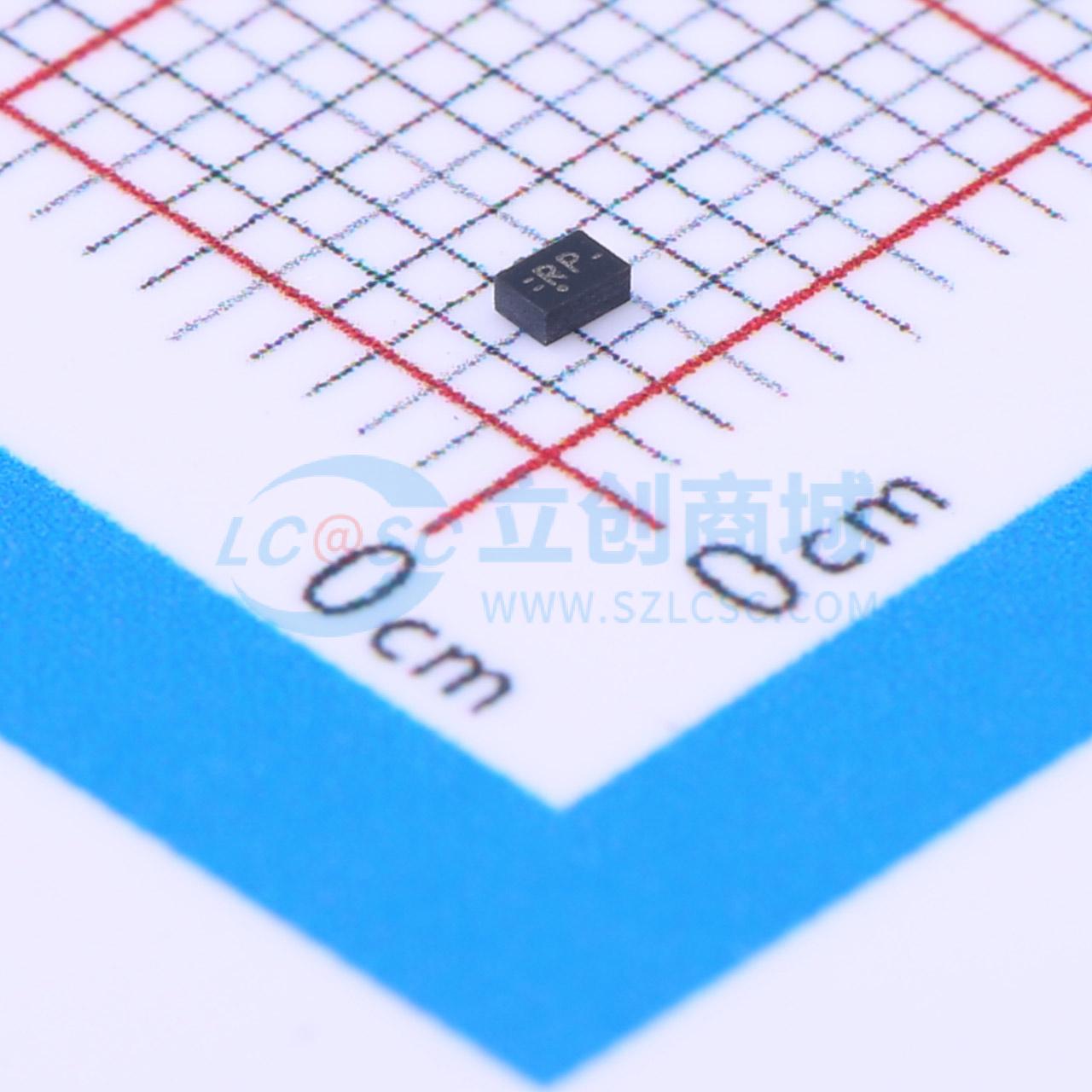

温馨提醒：图片仅供参考，商品以实物为准
TPS62730DRYR
TPS62730:高频率同步降压DC-DC转换器
- 描述
- TPS62730是一款高频率同步降压DC-DC转换器,专为超低功耗无线应用设计。它具有超低功耗旁路模式,支持睡眠和低功耗模式。输入电压范围为1.9V至3.9V,输出电压可固定为1.9V、2.05V、2.1V、2.3V。开关频率高达3MHz,效率高达95%。在旁路模式下,典型功耗仅为30nA。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62730DRYR
- 商品编号
- C34336
- 商品封装
- SON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1.9V~3.9V | |
| 输出电压 | 2.1V | |
| 输出电流 | 100mA | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TPS62730 是一款高频同步降压 DC-DC 转换器，专为超低功耗无线应用优化。设计用于为 TI 的低功耗无线 sub 1GHz 和 2.4GHz 射频收发器及系统级芯片解决方案供电。通过提供高效的降压电压转换，它在发射和接收模式下降低了从电池抽取的电流消耗。TPS62730 可提供高达 100mA 的输出电流，并允许使用小型且低成本的芯片电感器和电容器。其输入电压范围为 1.9V 至 3.9V，支持如 Li-SOCl2、Li-SO2、Li-MnO2 等锂原电池化学成分以及双节碱性电池。
TPS62730 具有超低功耗旁路模式，典型电流消耗为 30nA，以支持 TI 的 CC2540 蓝牙低能耗和 CC430 系统级芯片解决方案的睡眠和低功耗模式。在此旁路模式下，DC/DC 转换器的输出电容通过集成的 2.1Ω 旁路开关连接到电池。
在 DC/DC 工作模式下，向系统提供固定的输出电压。凭借高达 3MHz 的开关频率，即使使用小至 2.2μF 的输出电容，TPS62730 也能提供低输出纹波电压和低噪声。当 DC/DC 转换器接近 100% 占空比工作时，自动切换到旁路模式可以防止输出纹波电压和噪声增加。一旦电池电压低于过渡阈值 VITBYP，器件将自动进入旁路模式。TPS62730 采用 1 x 1.5 mm² 6 引脚 QFN 封装。
