温馨提醒：图片仅供参考，商品以实物为准

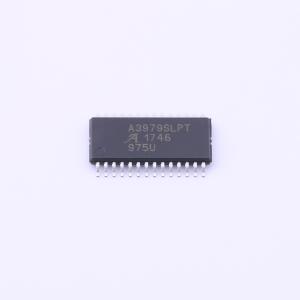

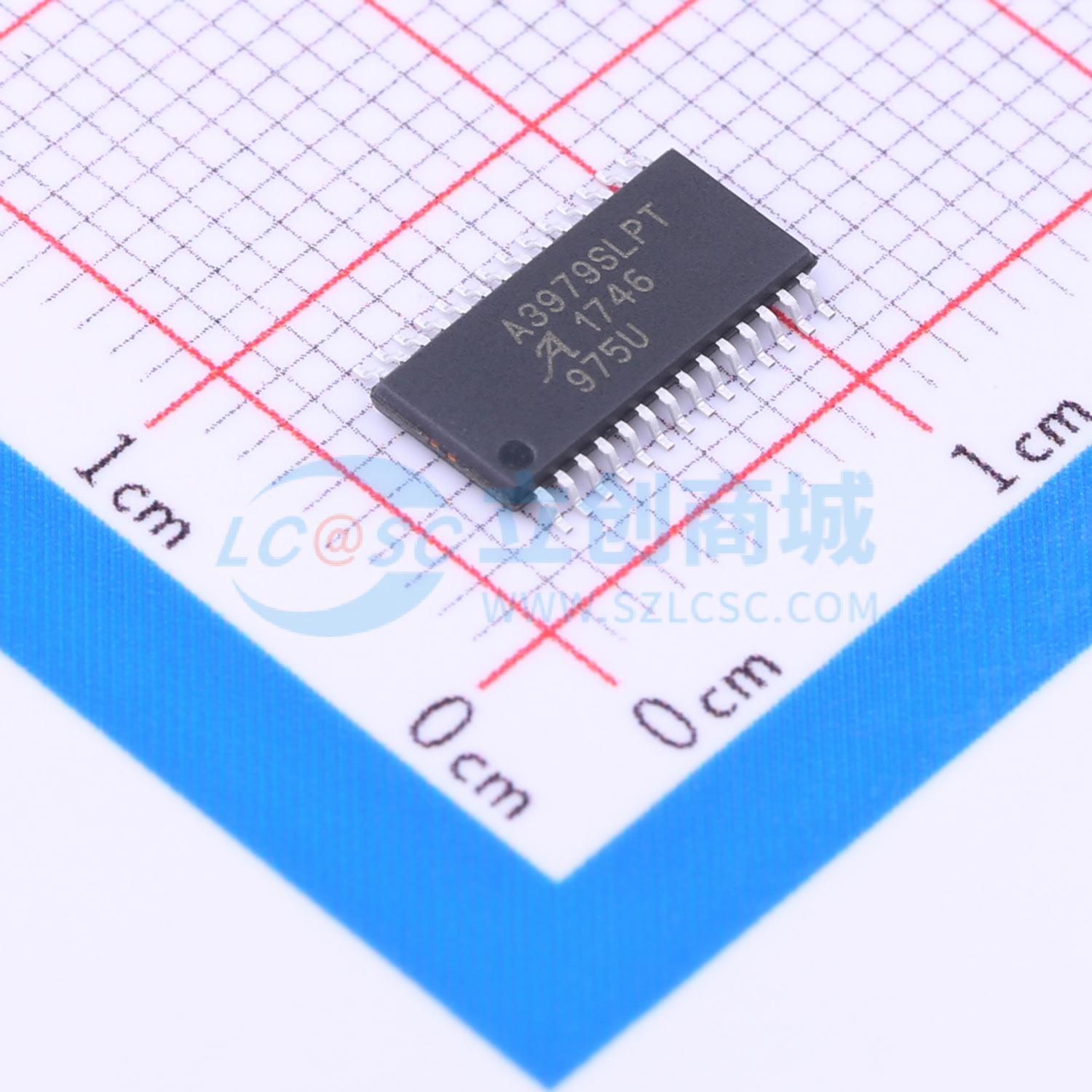

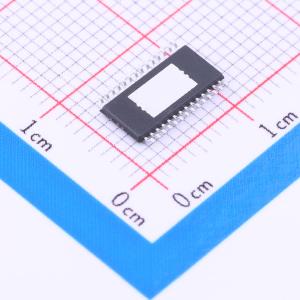

A3979SLPTR-T
2.5A 5.5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微驱动器与译者的DMOS，逻辑电源电压范围：3.0V to 5.5V
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3979SLPTR-T
- 商品编号
- C34468
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | 8V~35V | |
| 输出电流 | 2.5A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 16 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 280mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
- 输出额定值：±2.5 A、35 V
- 低RDS(On)输出：典型值为源极0.28 Ω、漏极0.22 Ω
- 自动电流衰减模式检测/选择
- 逻辑电源电压范围：3.0至5.5 V
- 慢速、快速或混合电流衰减模式
- 原位输出
- 同步整流，低功耗
- 内部欠压锁定（UVLO）和热关断电路
- 交叉电流保护
- A3979是一款完整的微步进电机驱动器，内置转换器，设计为引脚兼容成功的A3977的替代产品，具有增强的微步进（1/16步）精度。它旨在以全步、半步、四分之一步和十六分之一步模式驱动双极步进电机，输出驱动能力高达35 V和±2.5 A。A3979包括一个固定关断时间的电流调节器，能够在慢速、快速或混合衰减模式下工作。这种电流衰减控制方案可降低电机可听噪声、提高步进精度并降低功耗。
- 转换器是A3979易于实现的关键。它允许在STEP引脚简单输入一个脉冲来驱动电机一个微步，根据MS1和MS2逻辑输入的设置，这个微步可以是全步、半步、四分之一步或十六分之一步。无需相位序列表、高频控制线或复杂的接口进行编程。A3979接口非常适合没有复杂微处理器或微处理器负担过重的应用。
- 提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括：带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。
- A3979采用低外形（高度 ≤ 1.20 mm）、28引脚TSSOP封装，带有外露散热焊盘。该封装无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 输出额定值：±2.5 A、35 V
- 低RDS(On)输出：典型值为源极0.28 Ω、漏极0.22 Ω
- 自动电流衰减模式检测/选择
- 逻辑电源电压范围：3.0至5.5 V
- 慢速、快速或混合电流衰减模式
- 原位输出
- 同步整流，低功耗
- 内部欠压锁定（UVLO）和热关断电路
- 交叉电流保护
