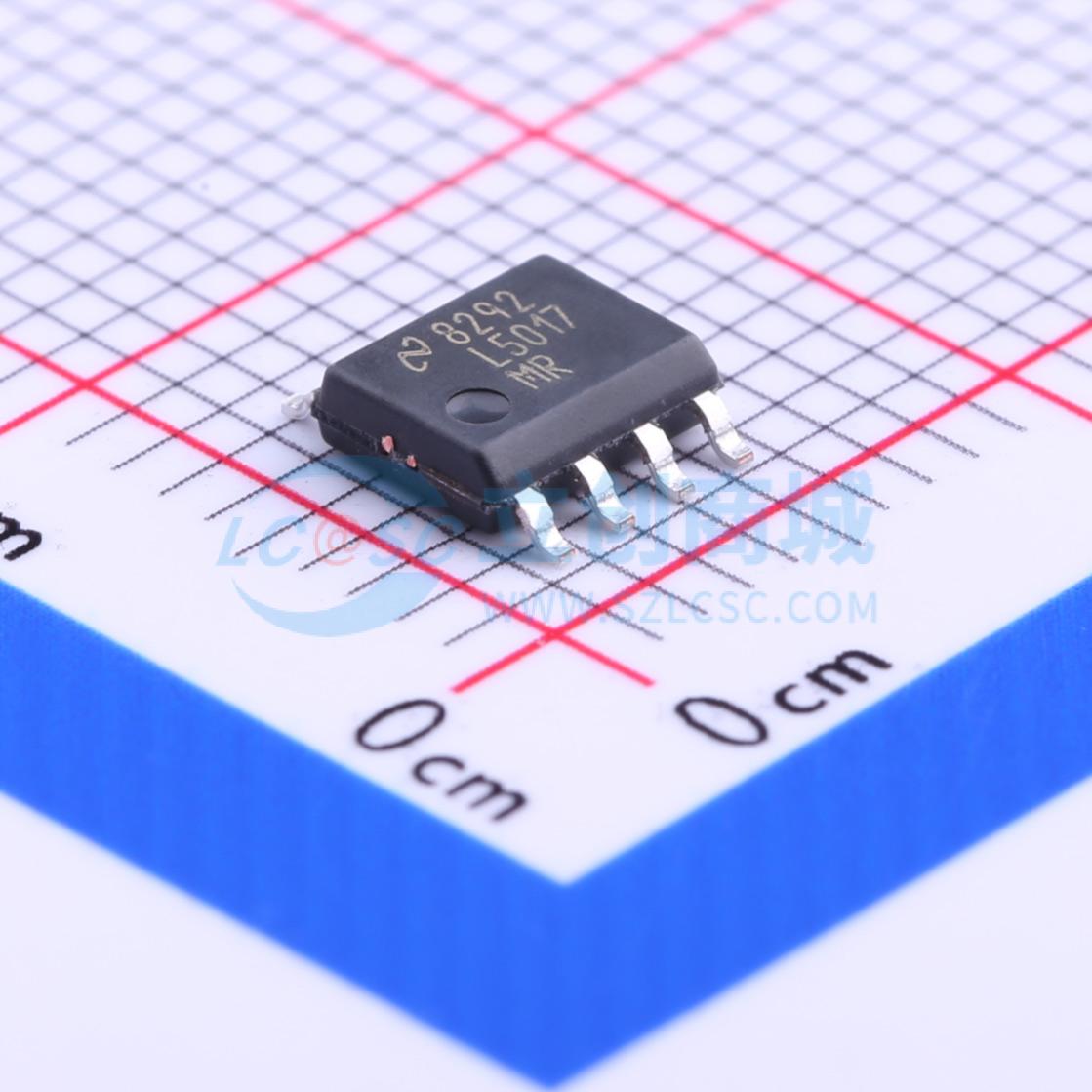

温馨提醒：图片仅供参考，商品以实物为准
LM5017MRX/NOPB
100V、600mA恒定导通时间同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5017 7.5V-100V 宽输入电压、600mA 恒定导通时间同步降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5017MRX/NOPB
- 商品编号
- C34355
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.401克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~100V | |
| 输出电压 | 1.225V~90V | |
| 输出电流 | 600mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5017 是一款 100V、600mA 的同步降压稳压器，集成了高压侧和低压侧 MOSFET。LM5017 采用的恒定导通时间（COT）控制方案不需要环路补偿，提供了优异的瞬态响应，并能够实现非常高的降压比。导通时间与输入电压成反比变化，从而在整个输入电压范围内保持几乎恒定的频率。一个高压启动稳压器为 IC 内部操作和集成栅极驱动器提供偏置电源。
峰值电流限制电路可防止过载情况。欠压锁定（UVLO）电路允许独立编程输入欠压阈值和迟滞。其他保护特性包括热关断和偏置电源欠压锁定（VCC UVLO）。
