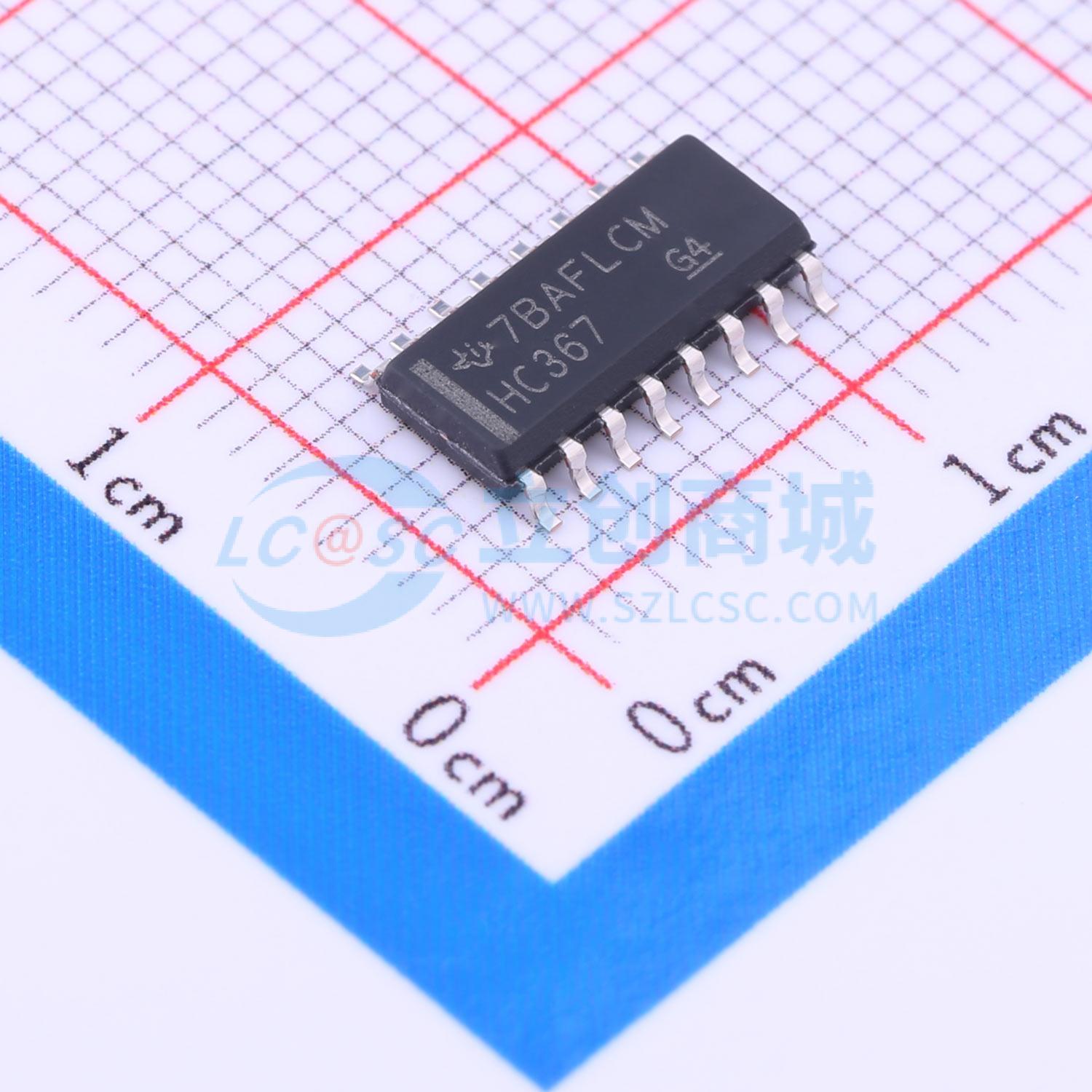

温馨提醒：图片仅供参考，商品以实物为准
SN74HC367DR
三态输出，六路缓冲器和线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC367 具有三态输出的 6 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC367DR
- 商品编号
- C32941
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 2；4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 19ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这些十六进制缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度。HC367器件分为双4线和2线缓冲器/驱动器，带有低电平有效输出使能（1OE和2OE）输入。当OE为低电平时，器件将同相数据从A输入端传输到Y输出端。当OE为高电平时，输出处于高阻态。
商品特性
- 宽工作电压范围为 2 V 至 6 V
- 大电流三态输出可驱动总线、缓冲存储器地址寄存器，或最多驱动15个LSTTL负载
- 同相输出
- 低功耗，最大Icc为80 μA
- 典型tpd = 10 ns
- 5 V下输出驱动为±6 mA
- 最大输入电流为1 μA
应用领域
- 三态存储器地址驱动器
- 时钟驱动器
- 面向总线接收器
- 面向总线发送器
