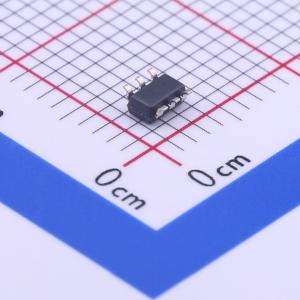

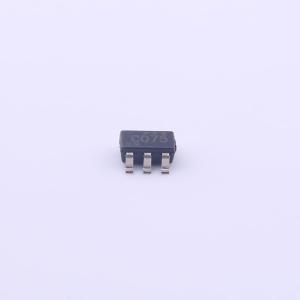

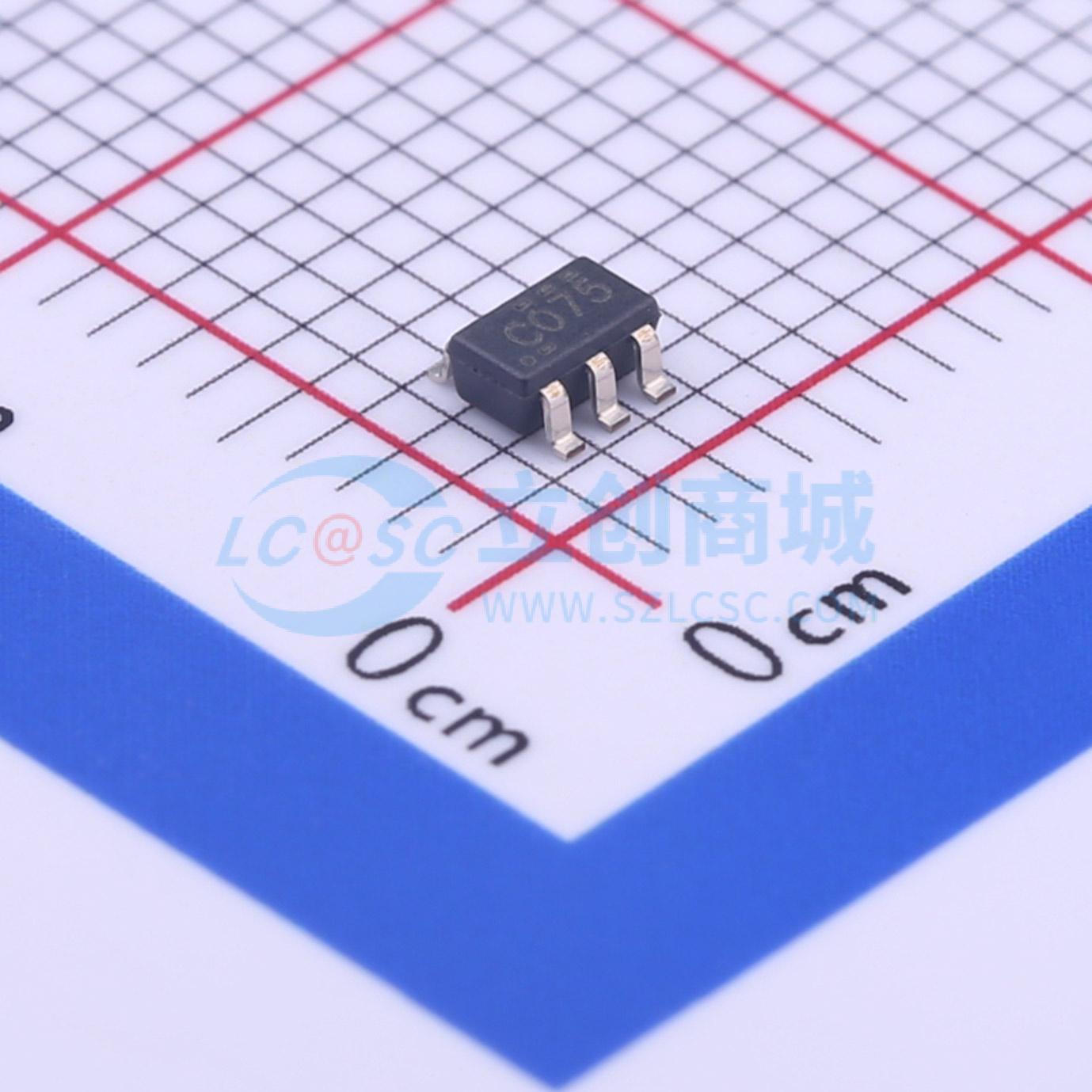

SN74LVC2G07DBVR
双路缓冲器/驱动器,漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G07 具有漏极开路输出的 2 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G07DBVR
- 商品编号
- C37708
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.7ns@3.3V,50pF | |
| 功能特性 | 掉电隔离;电平转换 |
商品概述
这是一款带有开路漏极输出的双缓冲器/驱动器,型号为SN74LVC2G07,设计工作VCC范围为1.65V~5.5V,输出为开路漏极结构,可与其他开路漏极输出连接实现低电平有效线或或高电平有效线与功能,最大灌电流为32mA,针对部分掉电应用做了完整规范,关断电路可禁用输出,避免器件断电时流过破坏性反向电流。
商品特性
- 可提供NanoFree封装
- 支持5V VCC工作
- 输入和开路漏极输出可承受最高5.5V电压
- 3.3V条件下最大传播延迟为3.7ns
- 低功耗,最大电源电流Icc为10μA
- 3.3V条件下输出驱动为±24mA
- VCC=3.3V、环境温度25℃时,典型输出接地反弹小于0.8V
- VCC=3.3V、环境温度25℃时,典型输出VOH下冲大于2V
- Ioff支持带电插入、部分掉电模式和反向驱动保护
- 支持电平上下转换
- 闩锁性能超过100mA,符合JESD 78 II类规范
- ESD防护性能符合JESD 22规范,人体模型可达2000V,机器模型可达200V,充电器件模型可达1000V
- 内置ESD保护能力有限,存储或操作过程中需采取措施防止MOS栅极被静电损坏
