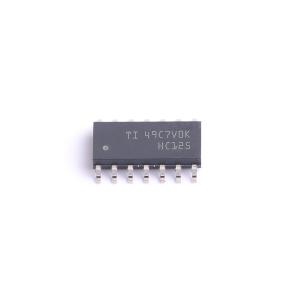

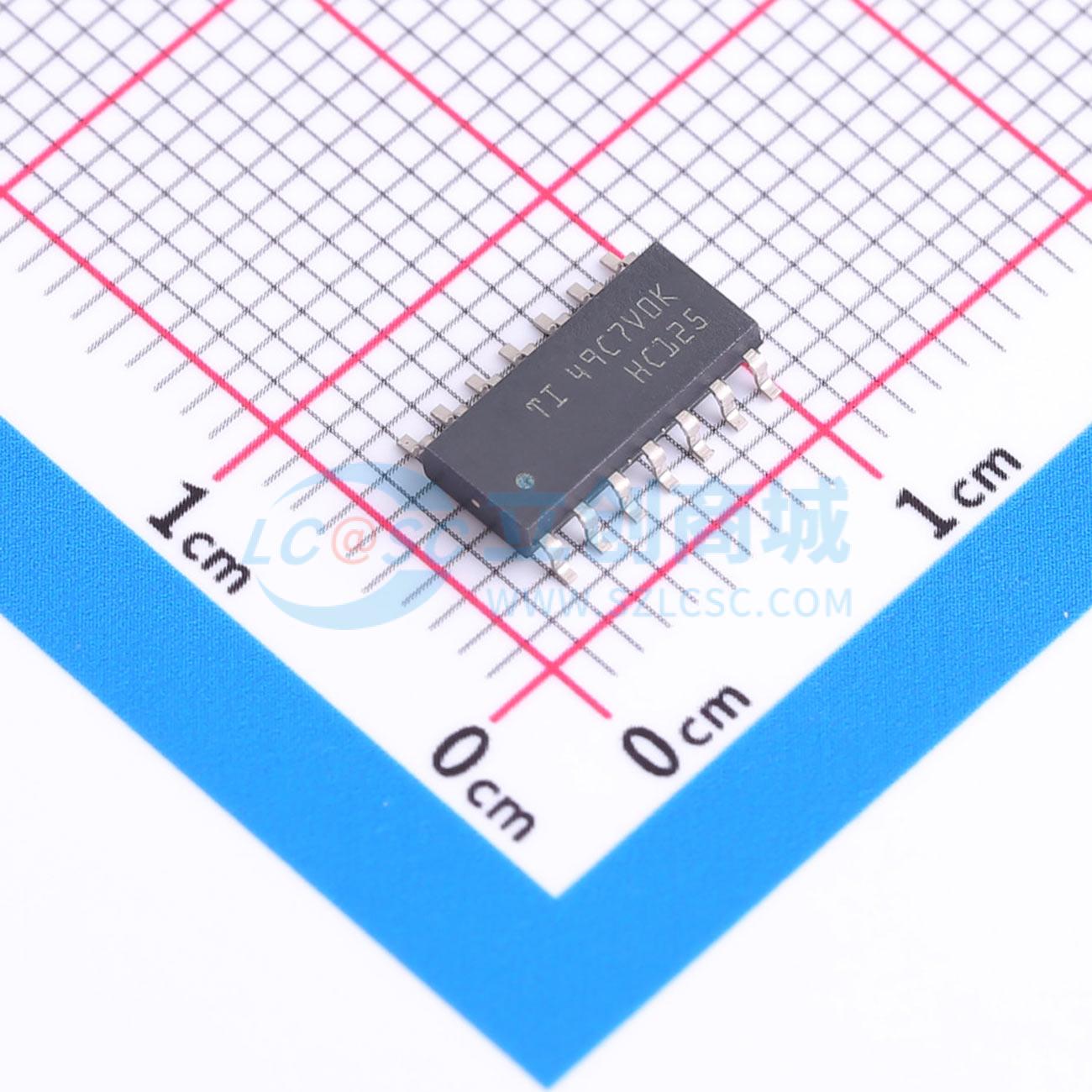

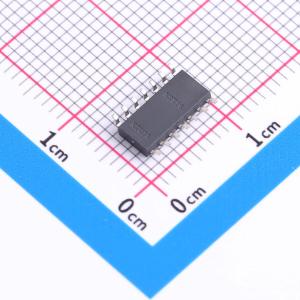

温馨提醒：图片仅供参考，商品以实物为准

SN74HC125DR

三态输出，四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC125 具有三态输出的 4 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HC125DR
商品编号: C42322
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

该产品为四路总线缓冲门，带有三态输出的独立线路驱动器，当对应的输出使能输入为高电平时，对应输出禁用。为确保上电或掉电期间保持高阻抗状态，输出使能端应通过上拉电阻连接至电源电压，电阻的最小值由驱动器的灌电流能力决定。器件所有未使用的输入必须连接至电源电压或地电位，以保证器件正常工作。该产品包含SN54HC125、SN74HC125两种系列，提供多种封装可选。超过最大额定值的应力可能会造成器件永久性损坏，仅标注应力额定值，不代表器件可在超出推荐工作条件的场景下正常工作，长期暴露在最大额定条件下可能影响器件可靠性。

商品特性

宽工作电压范围，范围为2V~6V
大电流三态输出，可直接与系统总线接口，最多可驱动15个LSTTL负载
低功耗，电源电流最大为80μA
典型传输延迟为11ns
在5V工作电压下输出驱动能力为±6mA
最大输入电流为1μA
最大电源电压范围为-0.5V~7V
输入钳位电流为±20mA
输出钳位电流为±20mA
连续输出电流为±35mA
流过电源或地的连续电流为±70mA
不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
存储温度范围为-65℃~150℃

应用领域

系统总线接口驱动
总线缓冲线路驱动

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	11ns@6V,50pF
	功能特性	输出使能
