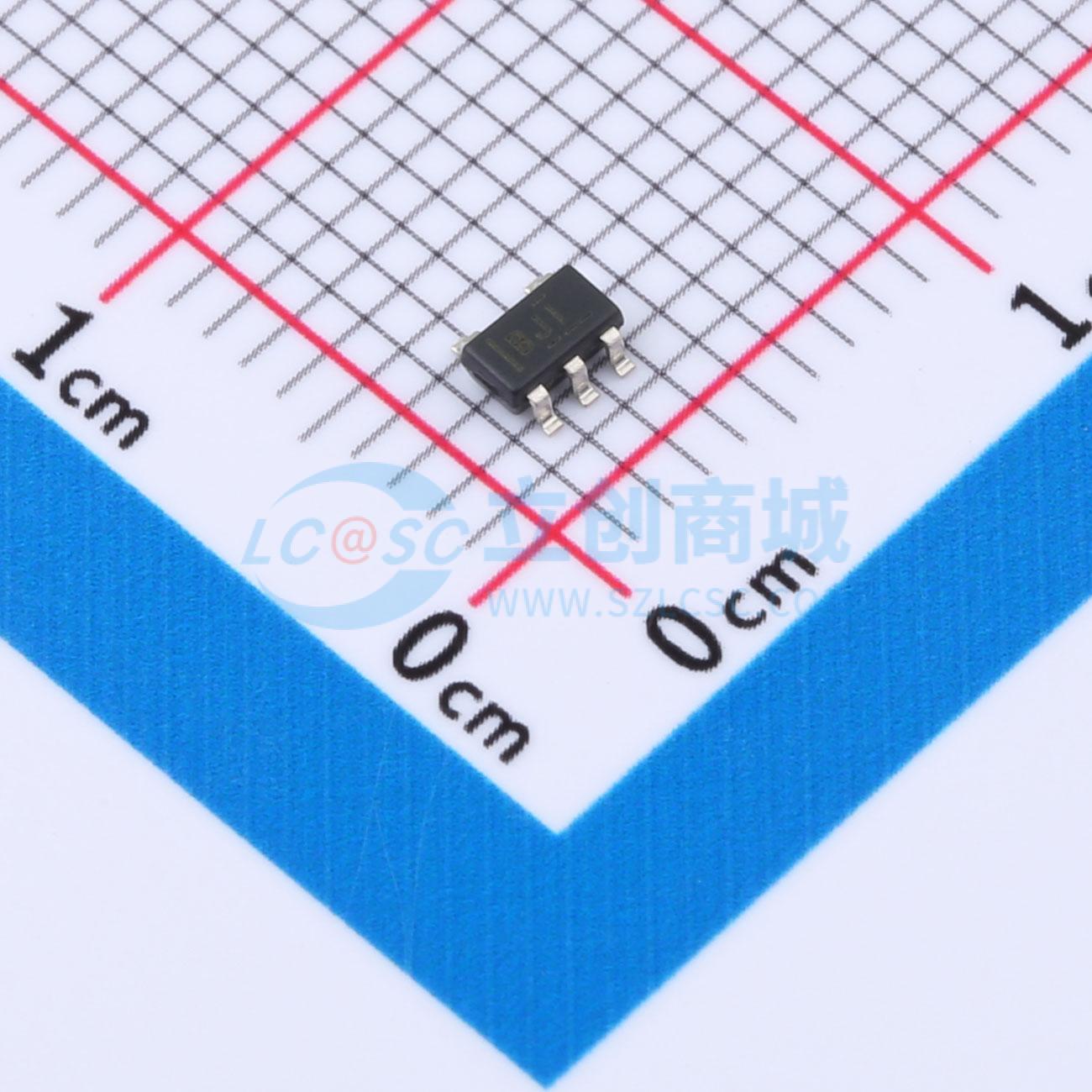

INA194AIDBVR

描述: INA194 -16V 至 80V、500kHz 电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA194AIDBVR
商品编号: C37807
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

INA193 - INA198系列带电压输出的电流检测放大器能够在 -16V 至 +80V 的共模电压下检测检测电阻上的压降，且与 INA19x 的电源电压无关。它们有三种输出电压比例可供选择：20V/V、50V/V 和 100V/V。500kHz 的带宽简化了其在电流控制环路中的应用。INA193 - INA195 分别与 INA196 - INA198 功能相同，但引脚配置不同。 INA193 - INA198 采用单 +2.7V 至 +18V 电源供电，最大电源电流为 900μA。它们的工作温度范围为 -40°C 至 +125°C，采用节省空间的 SOT23 封装。

商品特性

宽共模电压范围：-16V 至 +80V
低误差：全温度范围内 ±3.0%（最大值）
带宽：高达 500kHz
三种传输函数可选：20V/V、50V/V 和 100V/V
静态电流：900μA（最大值）
完整的电流检测解决方案

应用领域

焊接设备
笔记本电脑
手机
电信设备
汽车
电源管理
电池充电器

交货周期

订货5-7个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-16V~80V
	增益	50V/V
	带宽	300kHz
	输入偏置电流(Ib)	8uA
	输入失调电压(Vos)	500uV
	工作温度	-40℃~+125℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	18V
	单电源	2.7V~18V
	静态电流(Iq)	700uA
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	94dB
	噪声密度(eN)	40nV/√Hz@1kHz
