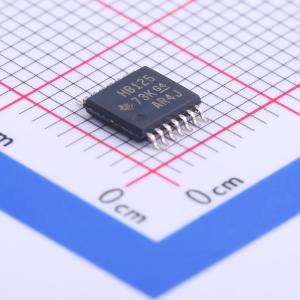

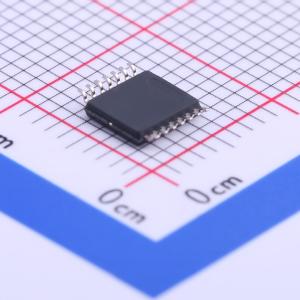

SN74AHCT125PWR

三态输出，四路总线缓冲门

描述: SN74AHCT125 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT125PWR
商品编号: C36365
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

AHCT125器件是四路总线缓冲门，带有独立的带三态输出的线驱动器。当相关的输出使能（OE）输入为高电平时，每个输出都被禁用。当OE为低电平时，相应的门将数据从A输入传输到其Y输出。在上电或掉电期间的高阻态下，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。引脚编号适用于D、DB、DGV、J、N、NS、PW、RGY和W封装。SNx4AHCT125器件集成了四个总线缓冲门。每个门都可以通过各自的输出使能引脚单独控制，也可以全部连接在一起同时控制。这允许用一个器件控制多达四条不同的线路。微控制器单个引脚通常具有多个功能选项，通过使用GPIO引脚使能特定缓冲器，SNx4AHCT125可作为多路复用器，根据微控制器选择的引脚功能选择特定数据线，同时未被选择的线路与引脚隔离。

商品特性

输入与TTL电压兼容
闩锁性能超过250mA，符合JESD 17

应用领域

使能或禁用数字信号
控制指示LED
开关消抖
消除缓慢或有噪声的输入信号

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	7.5ns@5V,50pF
	功能特性	输出使能
