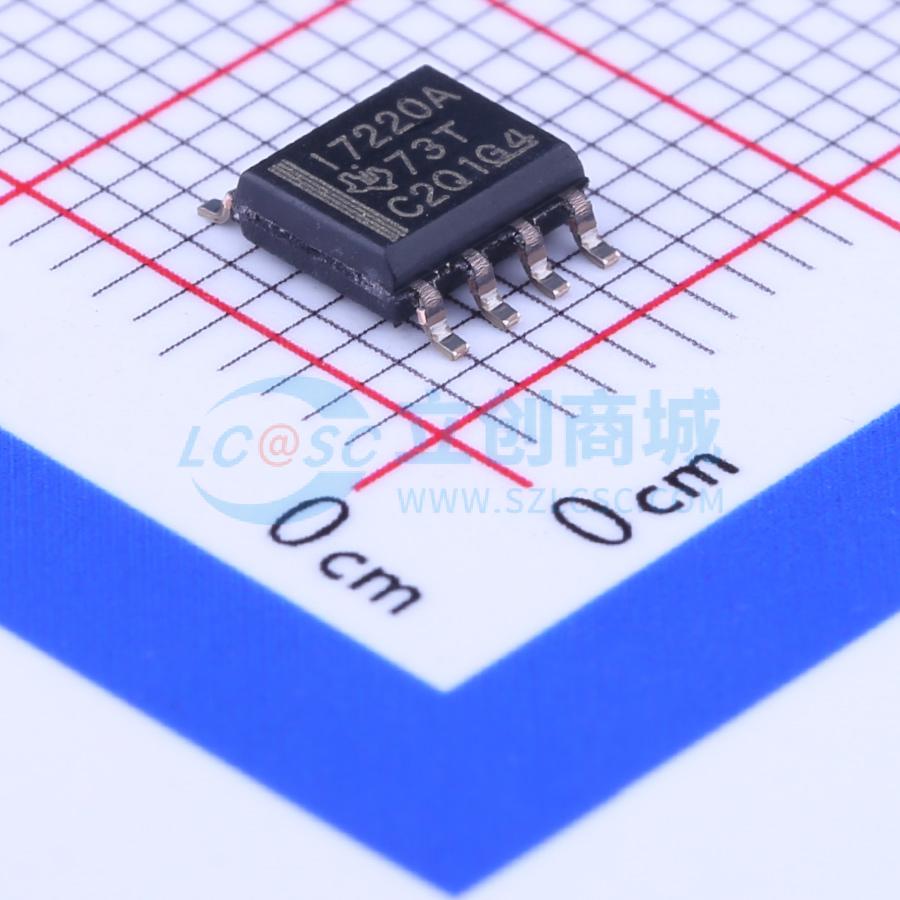

ISO7220ADR

双通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISO7220A 双通道、TTL、2/0、1Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7220ADR
商品编号: C36366
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

ISO7220和ISO7221是双通道数字隔离器。为便于PCB布局，ISO7220的通道同向排列，ISO7221的通道反向排列。这些器件具有逻辑输入和输出缓冲器，由德州仪器（TI）的二氧化硅（SiO₂）隔离屏障分隔，根据VDE标准可提供高达4000 Vₚₖ的电气隔离。与隔离电源配合使用时，这些器件可阻挡高压、隔离接地，并防止数据总线或其他电路上的噪声电流进入本地接地，避免干扰或损坏敏感电路。

二进制输入信号经过调理后转换为平衡信号，然后通过电容隔离屏障进行差分处理。在隔离屏障另一侧，差分比较器接收逻辑转换信息，然后相应地置位或复位触发器和输出电路。周期性更新脉冲会穿过隔离屏障发送，以确保输出的直流电平正常。如果每4 μs未接收到此直流刷新脉冲，则认为输入未供电或未被主动驱动，此时故障安全电路会将输出驱动至逻辑高电平状态。

商品特性

1、5、25和150 Mbps信号速率可选
低通道间输出偏斜；最大1 ns
低脉冲宽度失真（PWD）；最大1 ns
低抖动含量；150 Mbps时典型值为1 ns
典型瞬态抗扰度为50 kV/μs
可使用2.8 V（C级）、3.3 V或5 V电源供电
4 kV静电放电（ESD）保护
高电磁抗扰度
工作温度范围为 -40℃至125℃
额定电压下典型寿命为28年
根据DIN EN 60747-5-5（VDE 0884-5）和DIN EN 61010-1（VDE 0411-1）标准，具备4000 Vₚₖ Vᵢₒₜₘ、560 Vₚₖ Vᵢₒᵣₘ的VDE基本绝缘
根据UL 1577标准，具备2500 Vᵣₘₛ隔离
通过CSA认证，符合组件验收通知5A和IEC 60950-1标准

应用领域

工业现场总线Modbus
Profibus
DeviceNet
数据总线
计算机外设接口
伺服控制接口
数据采集

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	50kV/us
	传播延迟(tpd)	10ns
	功能特性	失效安全输出
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
