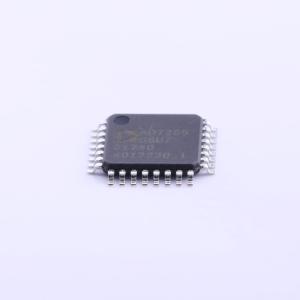

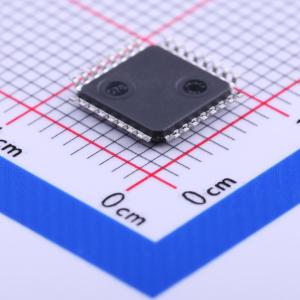

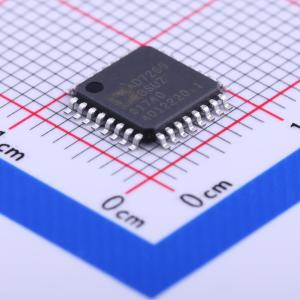

AD7265BSUZ

AD7265是一款双路、12位、高速、低功耗逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量可达1 MSPS。该器件包含两个ADC，每个ADC前都有一个3通道多路复用器，以及一个低噪声、宽带宽跟踪保持放大器，可处理超过30 MHz的输入频率。 转换过程和数据采集采用标准控制输入，便于与微处理器或DSP轻松接口。输入信号在CS的下降沿采样；此时也启动转换。转换时间由SCLK频率决定。AD7265采用先进的设计技术，在高吞吐量下实现极低的功耗。采用5 V电源且吞吐量为1 MSPS时，该器件最大电流消耗为4 mA。由于静态电流消耗极低，该器件在正常模式下工作时还提供灵活的功率/吞吐量管理。 该器件的模拟输入范围可选择为0 V至V_REF（或2×V_REF），输出编码可以是直二进制或二进制补码。AD7265具有片内2.5 V基准源，当需要外部基准源时可将其覆盖。外部基准源范围为100 mV至V_DD。AD7265提供32引脚LFCSP和32引脚TQFP封装。

• 双路12位、3通道ADC
• 吞吐量：1 MSPS
• 工作电压VDD范围为2.7 V至5.25 V
• 采用3 V电源、吞吐量为1 MSPS时，功耗为7 mW；采用5 V电源、吞吐量为1 MSPS时，功耗为17 mW
• 引脚可配置模拟输入：12通道单端输入、6通道全差分输入、6通道伪差分输入
• 输入频率为50 kHz时，信纳比为70 dB
• 精确的片内基准源：25℃时为2.5 V ±0.2%（最大值），温度系数最大为20 ppm/℃
• 双路转换并读取，SCLK为16 MHz时，时间为875 ns
• 高速串行接口，与SPI、QSPI、MICROWIRE、DSP兼容
• 工作温度范围为-40℃至+125℃
• 关断模式：最大电流为μA
• 32引脚LFCSP和32引脚TQFP封装
• 2 MSPS版本：AD7266
