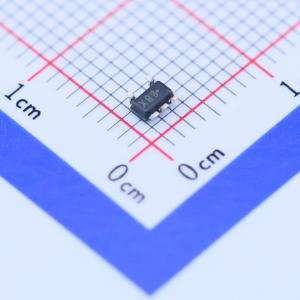

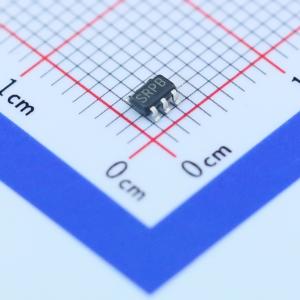

温馨提醒：图片仅供参考，商品以实物为准

LM27313XMF/NOPB

1.6MHz升压转换器，内置30V开关MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM27313是一款1.6MHz升压转换器,内置30V开关MOSFET,采用SOT-23封装。该器件具有宽输入电压范围（2.7V至14V）,最大输出电流可达800mA,适用于汽车级应用,符合AEC-Q100标准。
品牌名称: TI(德州仪器)
商品型号: LM27313XMF/NOPB
商品编号: C32355
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM27313/-Q1开关稳压器是一款电流模式升压转换器，固定工作频率为1.6 MHz。 800 mA开关的极低损耗使得该器件能够采用SOT - 23封装，再加上小型电感器和电容器，实现了极高的功率密度。30 V内部开关使这些解决方案非常适合升压至5 V至28 V的电压。该器件具有一个逻辑电平关断引脚，可用于降低静态电流并延长电池寿命。通过逐周期电流限制和热关断功能提供保护。内部补偿简化了设计并减少了元件数量。

商品特性

LM27313 - Q1是一款符合AEC - Q100 1级标准（工作结温范围为-40℃至+125℃）的汽车级产品，具备30 V DMOS FET开关，开关频率为1.6 MHz
低RDS(ON) DMOS FET开关电流高达800 mA
宽输入电压范围（2.7至14 V），低关断电流（<1 μA）
5引脚SOT - 23封装
使用小型电容器和电感器
逐周期电流限制
内部补偿

应用领域

白光LED电流源
个人数字助理（PDA）和掌上电脑
数码相机
便携式电话、游戏设备和媒体播放器
全球定位系统（GPS）设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~14V
	输出电压	5V~28V
	输出电流	800mA
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
