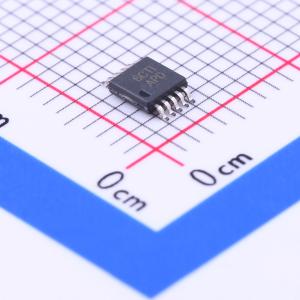

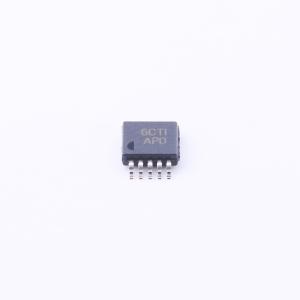

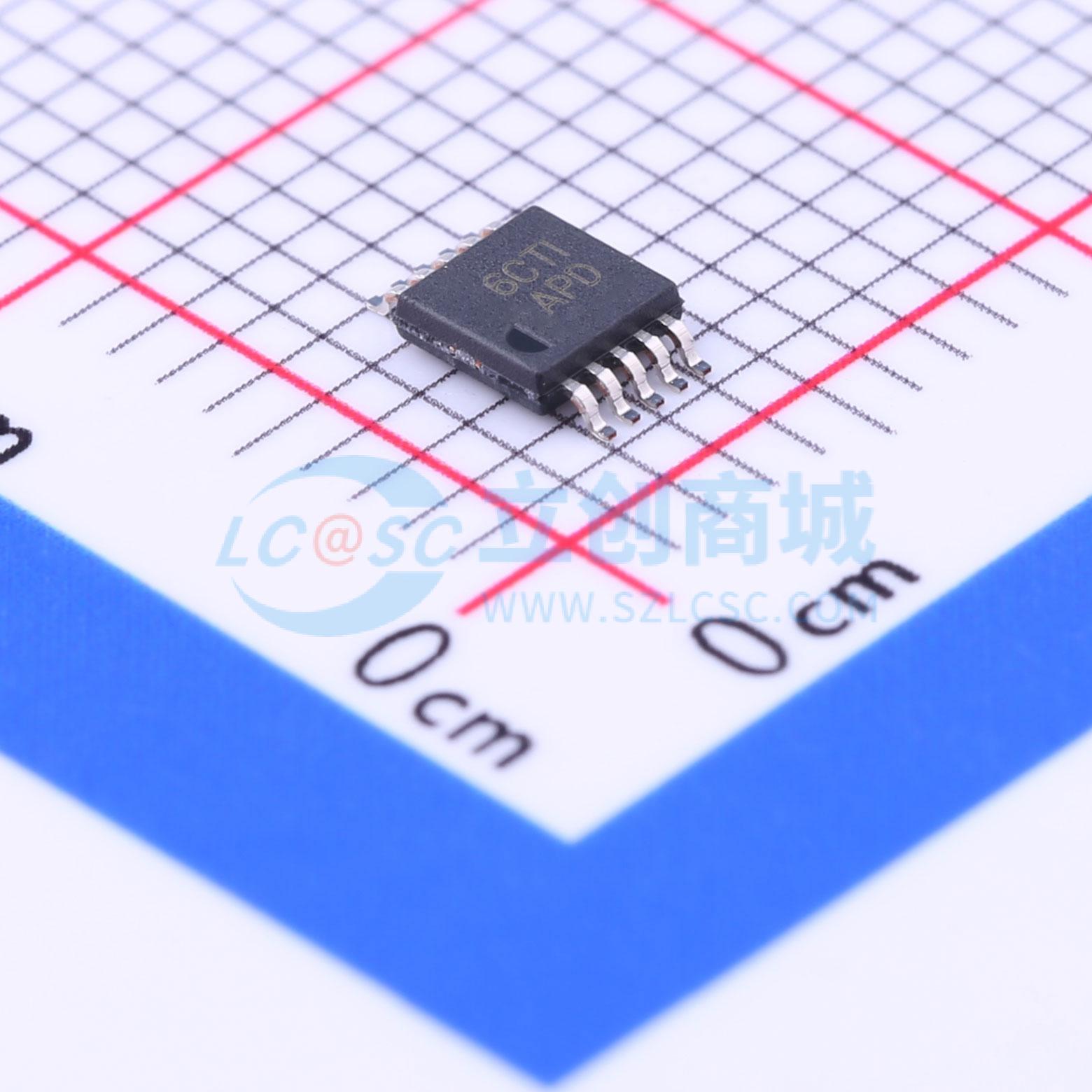

温馨提醒：图片仅供参考，商品以实物为准
TPA6112A2DGQR
150 mW立体声音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPA6112A2 150mW 立体声模拟输入耳机放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA6112A2DGQR
- 商品编号
- C32361
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 150mWx2@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.6% | |
| 静态电流(Iq) | 1.5mA | |
| 信噪比 | 100dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 76dB | |
| 效率 | - | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | ESD保护；自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA6112A2是一款立体声音频功率放大器，采用差分输入，封装为10引脚PowerPAD MSOP封装，每个通道可向16Ω负载输出150mW连续均方根功率。放大器增益通过每个输入通道的两个电阻进行外部配置，增益设置为1到10时不需要外部补偿。在5V驱动16Ω负载时，1kHz处总谐波失真加噪声为0.03%，20Hz到20kHz音频频段内总谐波失真加噪声小于1%；驱动32Ω负载时，1kHz处总谐波失真加噪声小于0.02%，20Hz到20kHz音频频段内总谐波失真加噪声小于1%；驱动10kΩ负载时，1kHz处总谐波失真加噪声为0.005%，20Hz到20kHz音频频段内总谐波失真加噪声小于0.5%。器件内置有限的静电放电保护，存储或操作过程中应采取措施避免MOS栅极受到静电损坏。DGQ封装仅提供左编带卷盘包装，对应型号为TPA6112A2DGQR。
商品特性
- 每通道输出150mW立体声功率
- 支持差分输入
- 兼容PC电源
- 可支持2.5V电压工作，3.3V和5V工作参数已完整标定
- 内置爆音抑制电路
- 内置中轨生成电路
- 具备热保护和短路保护功能
- 采用表面贴装封装
