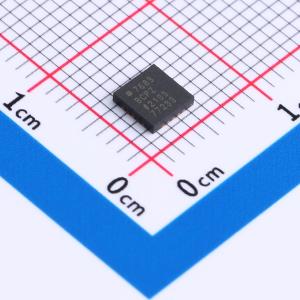

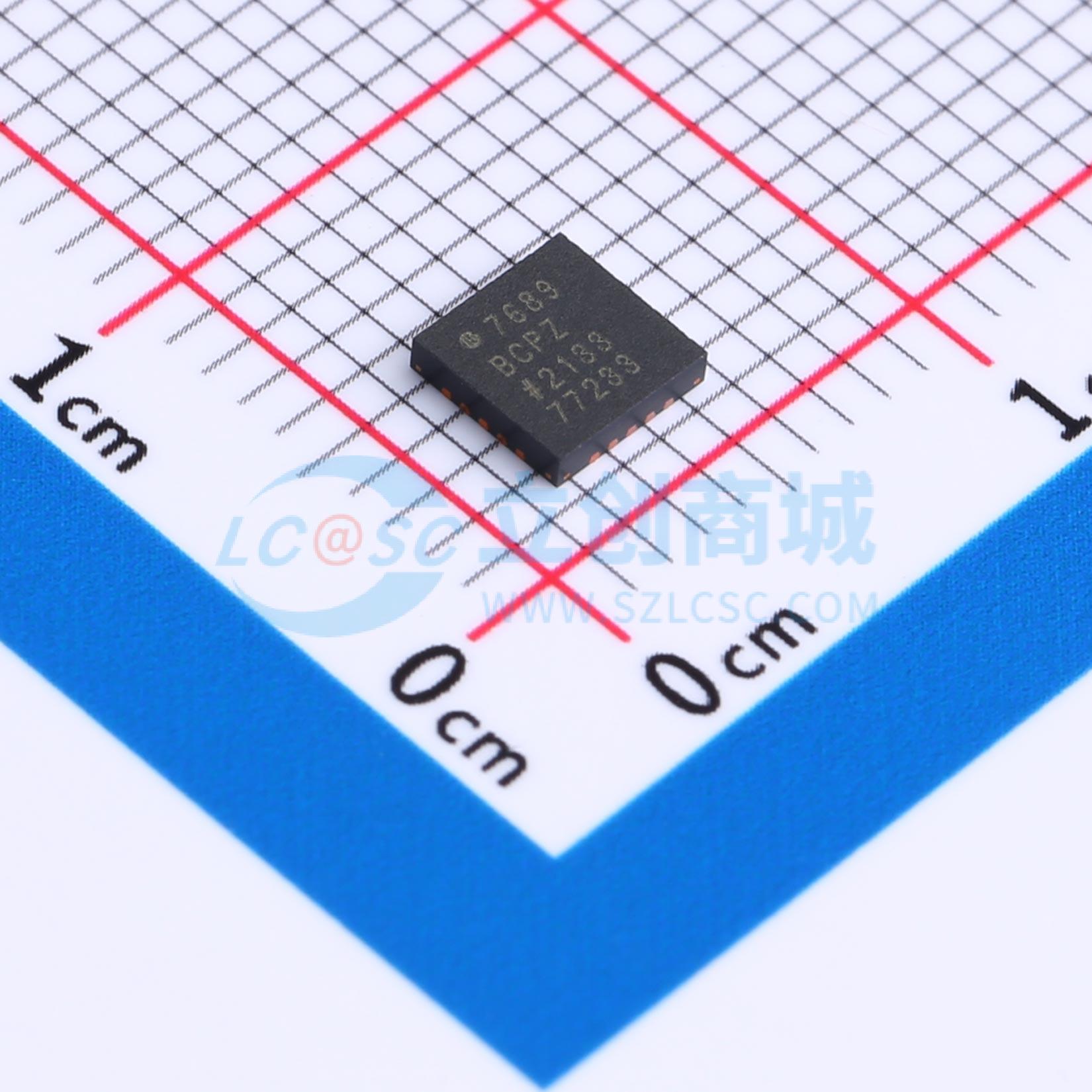

AD7689BCPZ

16 位 8 通道 250 kSPS PulSAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD7682/AD7689是4/8通道、16位、电荷再分配逐次逼近寄存器(SAR)型模数转换器(ADC)，采用单电源VDD供电。AD7682/AD7689拥有多通道、低功耗数据采集系统所需的所有组成部分，包括：无失码的真16位SAR ADC；用于将输人配置为单端输入(使用或不使用参考地)、差分输人或双极性输入的4通道(AD7682)或8通道(AD7689)低串扰多路复用器；内部低漂移基准源(可以选择2.5V或4.096V)和缓冲器；温度传感器；可选择的单极点滤波器；以及当多通道依次连续采样时非常有用的序列器。AD7682/AD7689使用简单的SPI接口实现配置寄存器的写人和转换结果的接收。SPI接口使用单独的电源(VIO)，它被设定为主机逻辑电平。功耗与吞吐速率成正比。AD7682/AD7689采用小型20引脚LFCSP封装，工作温度范围为 -40°C至 +85°C。
品牌名称: ADI(亚德诺)
商品型号: AD7689BCPZ
商品编号: C32502
商品封装: LFCSP-20(4x4)
包装方式: 托盘
商品毛重: 0.08克(g)

商品参数

商品概述

AD7682/AD7689是4/8通道、16位、电荷再分配逐次逼近寄存器(SAR)型模数转换器(ADC)，采用单电源VDD供电。 AD7682/AD7689拥有多通道、低功耗数据采集系统所需的所有组成部分，包括：无失码的真16位SAR ADC；用于将输人配置为单端输入(使用或不使用参考地)、差分输人或双极性输入的4通道(AD7682)或8通道(AD7689)低串扰多路复用器；内部低漂移基准源(可以选择2.5V或4.096V)和缓冲器；温度传感器；可选择的单极点滤波器；以及当多通道依次连续采样时非常有用的序列器。 AD7682/AD7689使用简单的SPI接口实现配置寄存器的写人和转换结果的接收。SPI接口使用单独的电源(VIO)，它被设定为主机逻辑电平。功耗与吞吐速率成正比。 AD7682/AD7689采用小型20引脚LFCSP封装，工作温度范围为 -40°C至 +85°C。

商品特性

16位分辨率、无失码
4通道（AD7682)/8通道（AD7689）多路复用器可选择输入单极性单端输入差分输入(使用参考地)伪双极性输入
吞吐速率：250kSPS
INL：典型值 ±0.4 LSB，最大值±1.5LSB(±23 ppm或FSR)
动态范围：93.8dB
SINAD: 92.5 dB (20 kHz)
THD: -100 dB(20 kHz)
模拟输入范围：0V至VREF，VREF可达Vop
多种基准源类型内部可选择的2.5V或4.096V基准源外部缓冲基准源（可达4.096V）外部基准源(可达Vop)
内部温度传感器(TEMP)
通道序列器，可选择的1极点滤波器，繁忙指示器
无流水线延迟，SAR架构
单电源工作：2.3V至5.5V，逻辑接口电压：1.8V至5.5V
串行接口，兼容SPI、MICROWIRE、QSPI和DSP
功耗3.5 mW(2.5 V/200 kSPS) 12.5 mW(5 V/250 kSPS)
待机电流：50nA
提供低成本等级产品
20引脚4mm×4mm LFCSP封装

应用领域

多通道系统监控
电池供电设备
医疗仪器：ECG/EKG
移动通信：GPS
电力线监控
数据采集
地震数据采集系统
仪器仪表
过程控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交69单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	8
	工作电压	2.3V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	0.4LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	92.5dB
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	可变增益	不支持
	温度传感器	内置
	ADC架构	SAR
	静态电流	50nA
