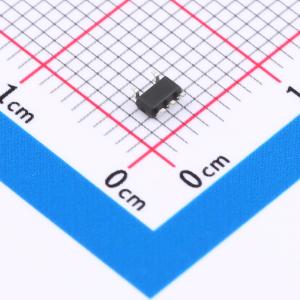

温馨提醒：图片仅供参考，商品以实物为准
TP4054-42-SOT25R
线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 锂电池充电管理芯片 TP4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得TP4054成为便携式应用的理想选择。TP4054可以适合USB电源和适配器电源工作。
- 品牌名称
- TOPPOWER(南京拓微)
- 商品型号
- TP4054-42-SOT25R
- 商品编号
- C32574
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~9V | |
| 最大充电电流 | 450mA | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 45uA |
商品概述
TP4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得TP4054成为便携式应用的理想选择。TP4054可以适合USB电源和适配器电源工作。 由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4054将自动终止充电循环。 当输入电压（交流适配器或USB电源）被拿掉时，TP4054自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将TP4054置于停机模式，以而将供电电流降至45uA。TP4054的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 高达800mA的可编程充电电流；
- 无需MOSFET、检测电阻器或隔离二极管；
- 用于单节锂离子电池、采用SOT23 - 5封装的完整线性充电器；
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；
- 直接从USB端口给单节锂离子电池充电；
- 精度达到±1%的4.2V预设充电电压；
- 用于电池电量检测的充电电流监控器输出；
- 自动再充电；
- 充电状态输出引脚；
- C/10充电终止；
- 待机模式下的供电电流为45uA；
- 2.9V涓流充电器件版本；
- 软启动限制了浪涌电流；
- 采用5引脚SOT - 23封装。
应用领域
- 蜂窝电话、PDA、MP3播放器；
- 充电座；
- 蓝牙应用。
