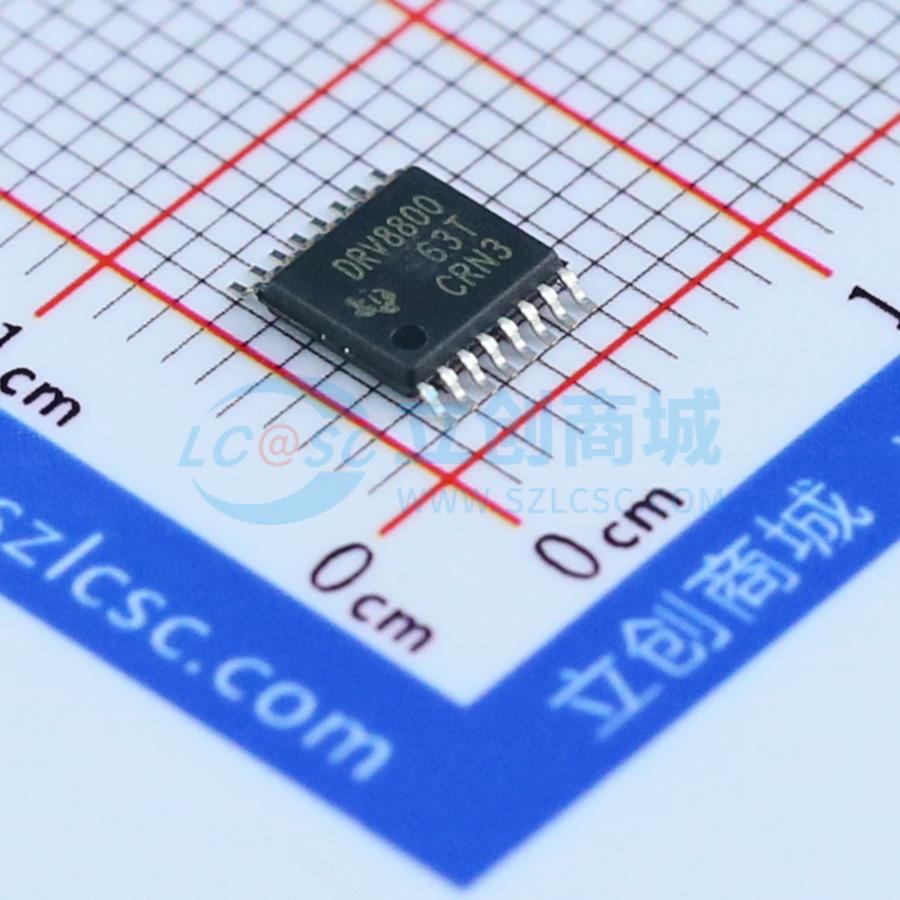

DRV8800PWPR

2.8A 有刷直流电机驱动芯片 38V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8800 40V、2.8A 有刷直流电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8800PWPR
商品编号: C32579
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.345158克(g)

商品参数

商品概述

DRV880x是DMOS全桥电机驱动器，可提供具备多种功能的电机驱动解决方案。器件内置一个全H桥，可驱动有刷直流电机、步进电机的一个绕组，也可驱动电磁阀等其他器件，可通过简单的相位/使能接口与控制器电路连接。输出级采用配置为H桥的N通道功率MOSFET，可提供最高±2.8A的峰值输出电流，支持最高36V的工作电压，内置电荷泵可生成栅极驱动所需电压。低功耗睡眠模式可关断内部电路，实现超低静态电流消耗，睡眠模式可通过专用的nSLEEP引脚设定，内置欠压、电荷泵故障、电源短路、接地短路、过热等多种保护功能，故障情况可通过nFAULT引脚指示。DRV880x有16引脚WQFN和16引脚HTSSOP封装可选，符合RoHS环保要求，无锑无溴。

商品特性

内置独立H桥驱动结构
内置MOSFET导通电阻典型值为0.4Ω
具备低功耗睡眠模式，可实现超低静态电流消耗
支持100%脉宽调制PWM占空比
工作电源电压范围为8V~36V
采用热增强型表面贴装式封装
集成完善保护功能，包含VBB欠压闭锁UVLO、电荷泵电压监测CPUV、过流保护OCP、电源短路保护、接地短路保护、过热警告OTW、过热关断OTS，配备故障条件指示引脚nFAULT

应用领域

打印机
工业自动化
机器人

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	2.8A
	工作电压	-

	属性	参数值
	接口类型	-
	导通电阻	740mΩ
	静态电流(Iq)	10uA
	工作温度	-40℃~+85℃
	功能特性	主动制动功能；交错导通保护；电流采样/调节功能
