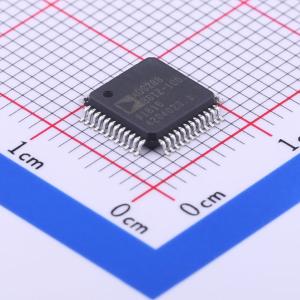

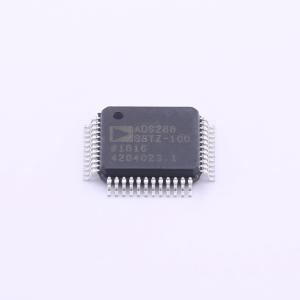

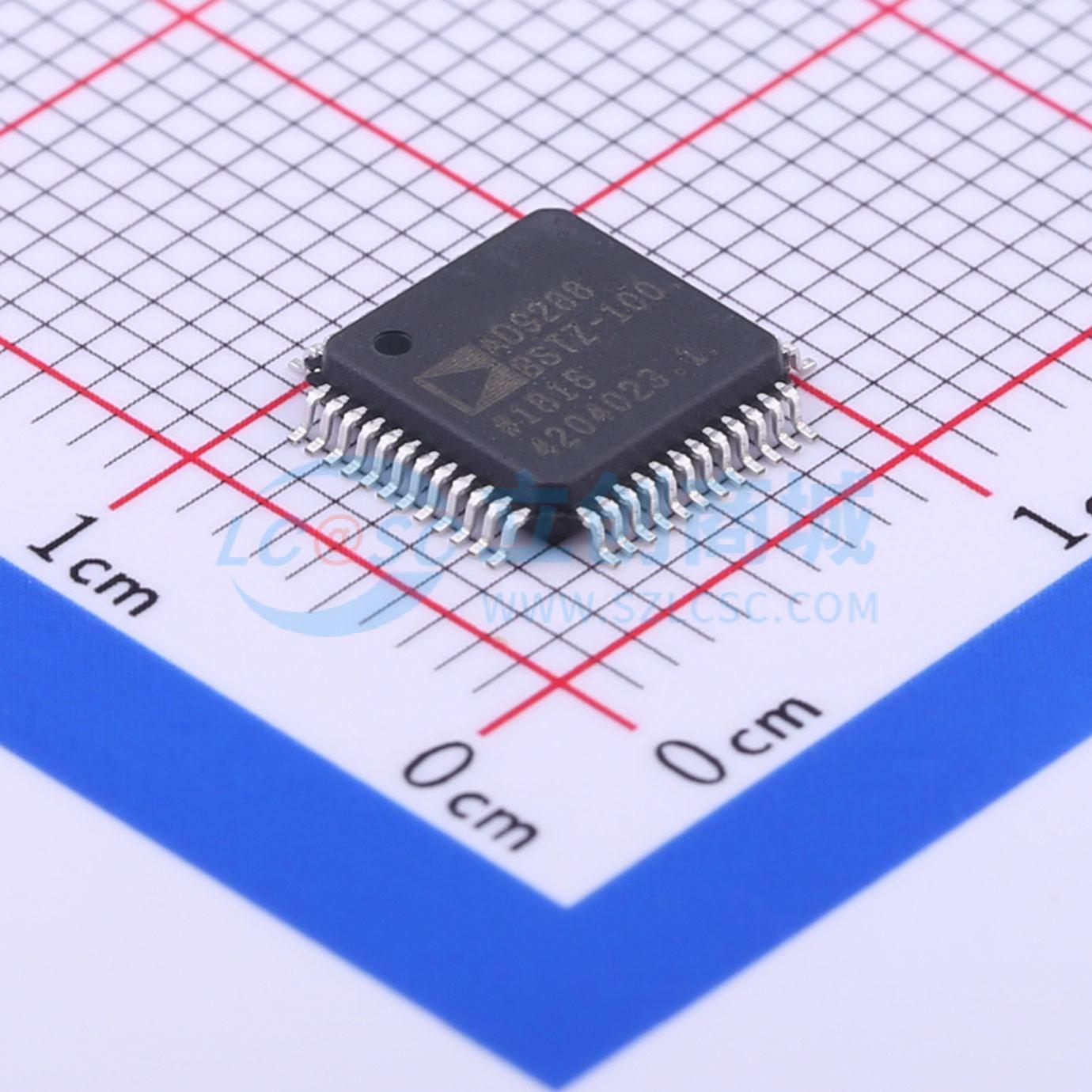

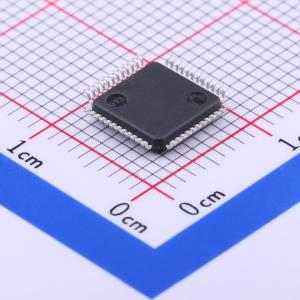

AD9288BSTZ-100

8位，40/80/100 MSPS 双通道A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8位、40/80/100 MSPS、双核ADC
品牌名称: ADI(亚德诺)
商品型号: AD9288BSTZ-100
商品编号: C31151
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.83克(g)

商品参数

商品概述

AD9288是一款双路8位单片采样模数转换器，内置跟踪保持电路。该产品针对低成本、低功耗、小尺寸和易用性进行了优化。它以100 MSPS的转换速率运行，在整个工作范围内具有出色的动态性能。每个通道可独立工作。该ADC仅需一个3.0 V（2.7 V至3.6 V）单电源和一个编码时钟即可实现全性能运行。在许多应用中，无需外部参考或驱动组件。数字输出与TTL/CMOS兼容，单独的输出电源引脚支持与3.3 V或2.5 V逻辑接口。编码输入与TTL/CMOS兼容，8位数字输出可由3.0 V（2.5 V至3.6 V）电源供电。用户可选择的选项提供了待机模式、数字数据格式和数字数据时序方案的组合。在待机模式下，数字输出被驱动至高阻态。 AD9288采用先进的CMOS工艺制造，采用48引脚表面贴装塑料封装（7 mm×7 mm、1.4 mm LQFP），工作温度范围为工业级（-40℃至+85℃）。AD9288与10位的AD9218引脚兼容，便于未来系统升级。

商品特性

双路8位、40 MSPS、80 MSPS和100 MSPS ADC
低功耗：每通道在100 MSPS时功耗为90 mW
片上参考和跟踪保持电路
每个通道模拟带宽为475 MHz
在41 MHz时，信噪比（SNR）为47 dB
每个通道模拟输入范围为1 V p-p
单3.0 V电源供电（2.7 V至3.6 V）
单通道待机模式
补码或偏移二进制输出模式
输出数据对齐模式
提供引脚兼容的10位升级版本

应用领域

电池供电仪器
手持式示波表
低成本数字示波器
I和Q通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	100MHz
	通道数	2
	工作电压	2.7V~3.6V
	接口类型	-
	差分输入	是

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	47dB
	时钟频率(fc)	100MHz
	基准电压源	内置
	基准电压源温漂	130ppm/℃
	可变增益	不支持
