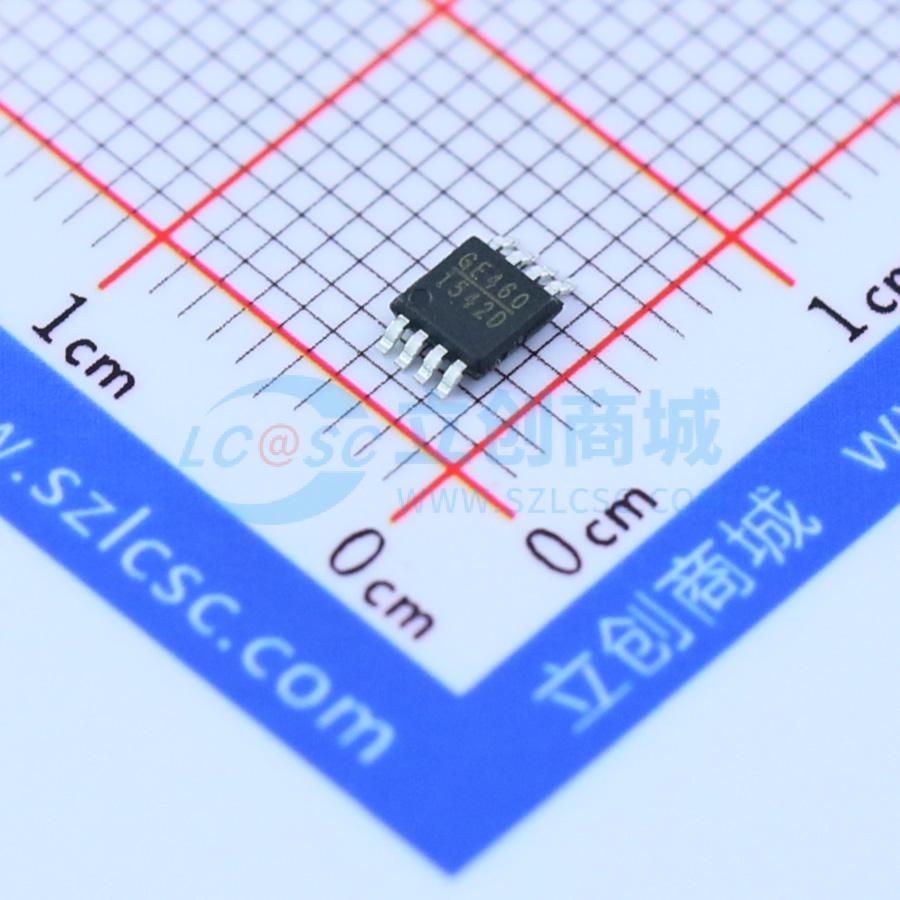

MP1542DK-LF-Z

2A 700kHz/1.3MHz 升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP1542是一款2A、0.18Ω内部开关的升压转换器,支持700kHz或1.3MHz固定开关频率,具有可编程软启动、低输入电压（2.5V）和高输出电压（22V）。该器件采用8引脚MSOP封装,适用于LCD显示、便携式设备、手持计算机和PDA等应用。
品牌名称: MPS(芯源)
商品型号: MP1542DK-LF-Z
商品编号: C30609
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.158克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

MP1542 是一款电流模式升压转换器，内置一个 2A、0.18Ω 的内部开关，可提供高效且响应迅速的稳压功能。MP1542 可在 700kHz 或 1.3MHz 频率下工作，便于滤波且噪声低。外部补偿引脚使用户能够灵活设置环路动态特性，从而可使用小型、低 ESR 的陶瓷输出电容。软启动功能可减小浪涌电流，且可通过外部电容进行编程设置。MP1542 的输入电压低至 2.5V，在 5V 电源供电时，可输出高达 12V 的电压，电流可达 500mA。 MP1542 具备欠压锁定、限流和热过载保护功能，可防止在输出过载时器件受损。MP1542 采用薄型 8 引脚 MSOP 封装。

商品特性

2A、0.18Ω、25V 功率 MOSFET
可使用小型电容和电感
引脚可选 700kHz 或 1.3MHz 固定开关频率
可编程软启动
输入电压低至 2.5V，输出电压高达 22V
5V 输入时可输出 12V、500mA
欠压锁定、热关断
内部限流
采用 8 引脚 MSOP 封装

应用领域

LCD 显示器
便携式应用
手持电脑和个人数字助理（PDA）
数码相机和摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~22V
	输出电压	3V~22V
	输出电流	-
	开关频率	700kHz；1.3MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
