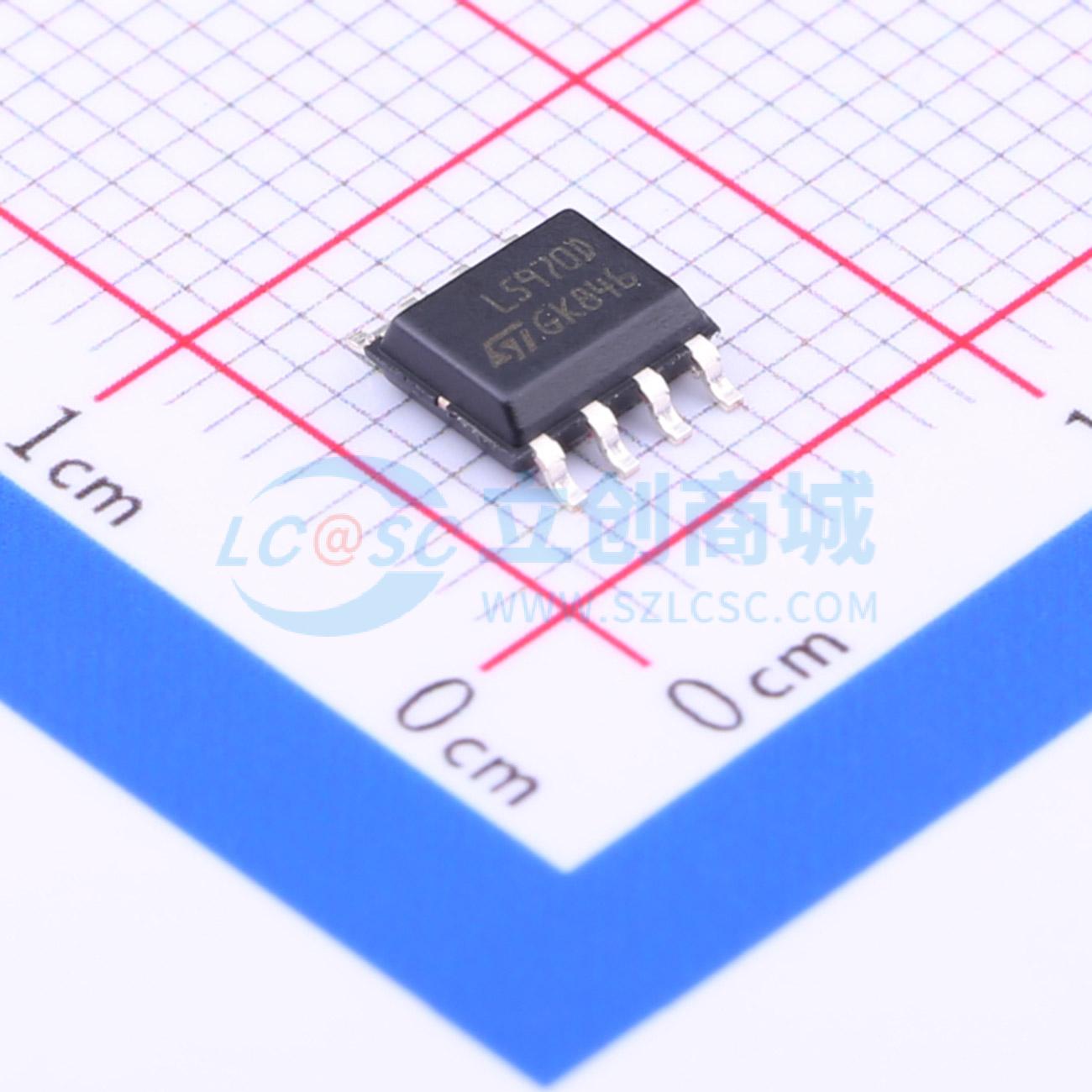

L5970D013TR

1A降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L5970D是一款1A降压开关稳压器,输入电压范围为4.4V至36V,输出电压可调范围为1.2V至35V,内部集成P-Channel D-MOS开关,开关频率为250KHz。
品牌名称: ST(意法半导体)
商品型号: L5970D013TR
商品编号: C30686
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

L5970D是一款降压型单片式功率开关稳压器，能够在1.2V至35V的输出电压下提供高达1A的电流。该器件采用内部P沟道D-MOS晶体管（典型导通电阻为250mΩ）作为开关元件，以减小外部元件的尺寸。内部振荡器将开关频率固定在250KHz。其最小输入电压仅为4.4V，特别适用于所有计算机相关应用中常见的5V总线。带有内部频率调制的逐脉冲电流限制提供了有效的恒流短路保护。

商品特性

高达1A的输出电流
工作输入电压范围为4.4V至36V
3.3V / (±2%)参考电压
输出电压可在1.2V至35V之间调节
低压差工作：100%占空比
内部固定频率250KHz
电压前馈
零负载电流工作
内部电流限制
禁止功能实现零电流消耗
同步功能
反馈断开保护
热关断

应用领域

消费类：机顶盒、DVD、电视、录像机、汽车收音机、液晶显示器
网络：XDSL、调制解调器、DC-DC模块
计算机：打印机、音频/图形卡、光存储设备、硬盘驱动器
工业：充电器、汽车电池、DC-DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.4V~36V
	输出电压	1.2V~35V
	输出电流	1A
	开关频率	250kHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
