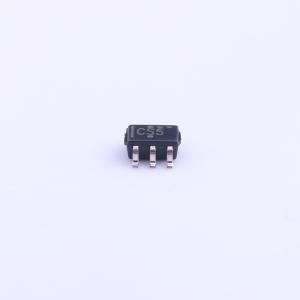

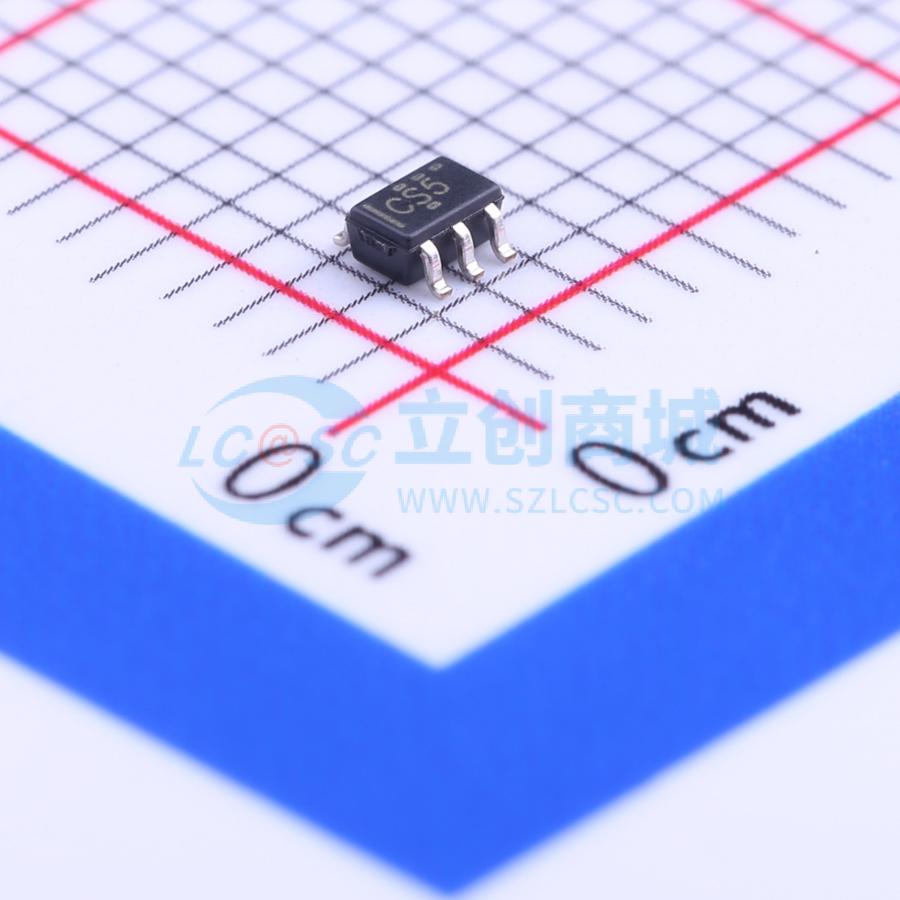

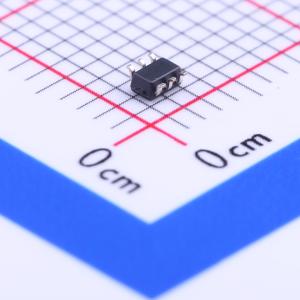

SN74LVC1G97DCKR
可配置多功能门电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G97 可配置多功能门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G97DCKR
- 商品编号
- C30743
- 商品封装
- SOT-363-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 6.3ns@3.3V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74LVC1G97是一款可配置多功能门器件，具备可配置多种功能，输出状态由3位输入的8种模式决定，用户可选择多路复用器、与门、或门、与非门、或非门、反相器和同相器等逻辑功能，所有输入均可连接至VCC或地。该可配置多功能门设计的工作VCC范围为1.65V~5.5V。该器件作为独立门工作，由于施密特作用，正跳变信号和负跳变信号可具备不同的输入阈值。NanoFree封装技术将芯片用作封装，是IC封装理念的重大突破。该器件针对部分掉电应用通过Ioff电路实现完整规范，Ioff电路可禁用输出，防止器件断电时产生损坏性回流电流。
商品特性
- ESD防护等级超出JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 可提供NanoFree封装
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 支持降压转换至VCC
- 在3.3V条件下最大tpd为6.3ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超出100mA，符合JESD 78 II类标准
- 可从九种特定逻辑功能中选择
应用领域
- 条形码扫描器
- 线缆解决方案
- 电子书
- 嵌入式个人电脑
- 温度或压力传感器现场变送器
- 指纹生物识别设备
- 供暖、通风与空调系统
- 网络附加存储
- 服务器主板与电源
- 软件定义无线电
- 高清电视、液晶电视、数字电视
- 视频通信系统
- 无线数据接入卡、耳机、键盘、鼠标、网卡
