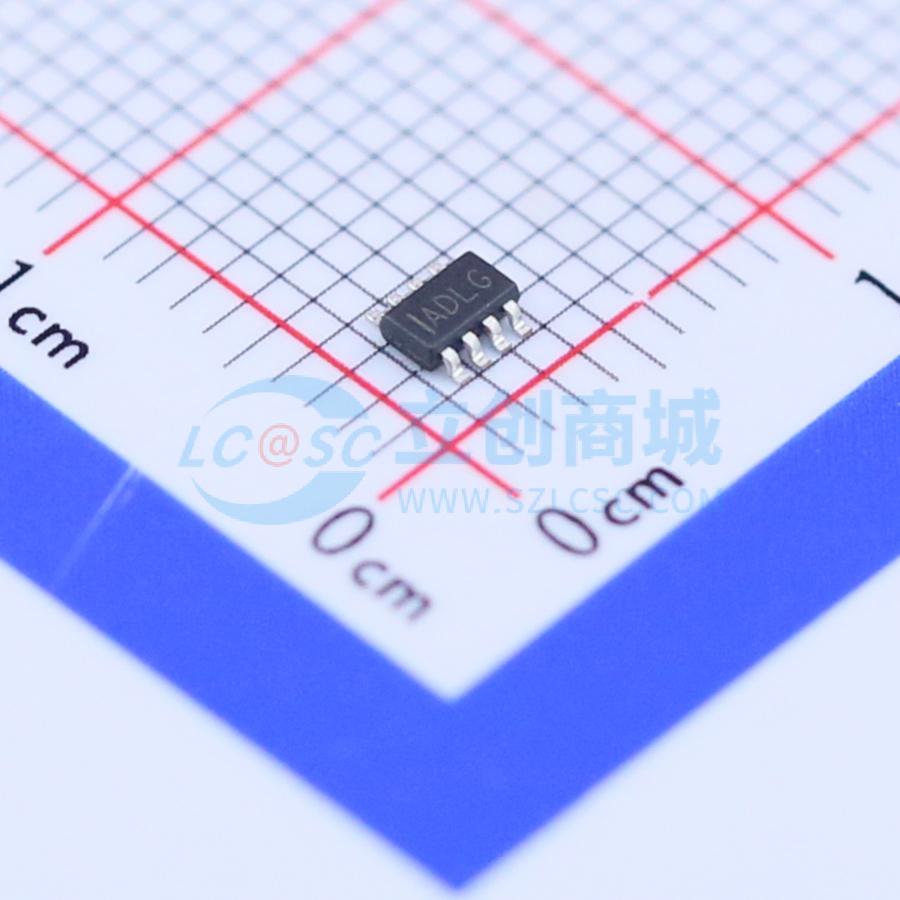

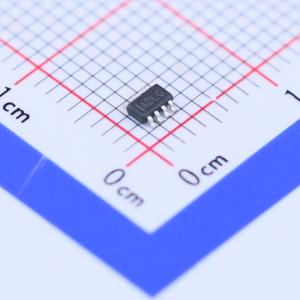

温馨提醒：图片仅供参考，商品以实物为准
MP2144GJ-Z
降压型 2A 2.5V~5.5V
- 描述
- MP2144是一款单片、降压、开关模式转换器,内部集成了功率MOSFET。它可以实现高达2A的连续输出电流,输入电压范围为2.5V至5.5V,输出电压可低至0.6V。该器件采用恒定导通时间控制方案,提供快速瞬态响应和易于环路稳定。故障保护包括逐周期电流限制和热关断。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2144GJ-Z
- 商品编号
- C30666
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；输出放电；工作状态指示；打嗝限流 |
商品概述
MP2144是一款集成功率MOSFET的单片降压开关模式转换器。它能够在2.5V至5.5V的输入电压范围内提供高达2A的连续输出电流，并具备优异的负载和线性调整率。输出电压可调节至低至0.6V。其恒定导通时间控制方案提供了快速的瞬态响应，并简化了环路稳定性设计。故障条件保护包括逐周期电流限制和热关断。该器件采用小型TSOT23-8封装，仅需极少量的常用标准外部元件。MP2144非常适合多种应用，包括高性能数字信号处理器、现场可编程门阵列、智能手机、便携式仪器和DVD驱动器。
商品特性
- 宽泛的2.5V至5.5V工作输入范围
- 输出电压可低至0.6V
- 压差时支持100%占空比
- 高达2A的输出电流
- 低静态电流：40µA
- 90mΩ和60mΩ内部功率MOSFET开关
- 默认1.2MHz开关频率
- 用于电源时序控制的使能引脚和电源良好指示
- 逐周期过流保护
- 断电时自动放电
- 带打嗝模式的短路保护
- 可与低等效串联电阻输出陶瓷电容器稳定工作
- 提供TSOT23-8封装
应用领域
- 低压输入/输出轨电源
- 手持/电池供电系统
- 无线/网卡
