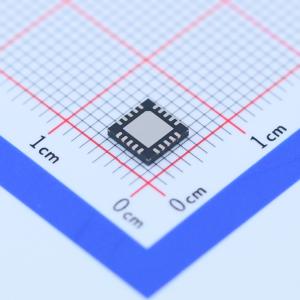

TPS7A4700RGWT

TPS7A47 是一款正电压 (+36V)，超低噪声(4.17µVRMS) 低压降线性稳压器(LDO)，此稳压器能够提供 1A 的负载供电。TPS7A47 由双极型技术设计而成，主要用于高准确度、高精度仪器仪表应用。在此类应用中，规整的电压轨对于系统性能的最大化至关重要。这种设计使其成为功率运算放大器，模数转换器(ADC)，数模转换器(DAC) 及其它关键应用（诸如医疗、射频(RF) 和测试测量应用）中高性能模拟电路的最佳选择。此外，TPS7A47 线性稳压器也非常适合于后置 DC/DC 转换器稳压。通过滤除 dc/dc 开关转换所固有的输出电压纹波，可确保在灵敏仪器仪表、测试和测量、音频和 RF 应用中将系统性能最大化。

• 输入电压范围：+3V 至 +36V
• 输出电压噪声：4.17µVRMS(10Hz - 100kHz)
• 电源抑制比：82dB (100Hz)，≥55dB (10Hz - 10MHz)
• 提供两个版本：
  • ANY - OUT™版本（借助印刷电路板(PCB) 布局布线的用户可调输出）：
    • 无需外部电阻器或者前馈电容器
    • 输出电压范围：+1.4V 至 +20.5V
  • 可调版本：
    • 输出电压范围：+1.4V 至 +34V
• 输出电流：1A
• 压降电压：1A 时为 307mV
• 与 CMOS 逻辑电平兼容的启用引脚
• 内置固定电流限制和热关断
• 采用高散热性能封装：5mm x 5mm 四方扁平无引线封装(QFN)
• 工作温度范围：-40°C 至 +125°C

• 压控振荡器(VCO)
• 频率合成器
• 测试和测量
• 仪器仪表、医疗和音频
• RX，TX，和 PA 电路
• 用于运算放大器，数模转换器(DAC)，模数转换器(ADC)，和其它高精度模拟电路的电源轨
• 后置 DC/DC 转换器稳压和纹波滤除
• 基站和电信基础设施
• +12V 和 +24V 工业用总线
