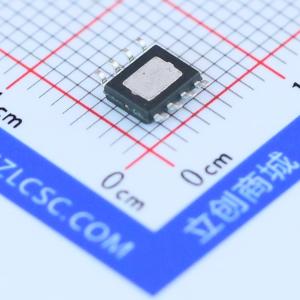

温馨提醒：图片仅供参考，商品以实物为准
MP4462DN-LF-Z
3.5A, 4MHz, 36V 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，3A以上(大电流)方案，MP4462是一款高频率、非同步降压转换器,具有内部集成的高压侧MOSFET。它支持3.8V到36V的宽输入电压范围,最大输出电流为3.5A,开关频率可编程至4MHz。该芯片适用于汽车和工业应用,具有低静态电流和高效能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4462DN-LF-Z
- 商品编号
- C28398
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~36V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | 3.5A | |
| 开关频率 | 2MHz；4MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4462 是一款高频降压开关稳压器，集成了内部高端高压功率 MOSFET。它采用电流模式控制，可提供 3.5A 输出，具有快速的环路响应和易于补偿的特点。 3.8V 至 36V 的宽输入电压范围适用于各种降压应用，包括汽车输入环境中的应用。120μA 的工作静态电流使其适用于电池供电的应用。 通过在轻载条件下降低开关频率，以减少开关和栅极驱动损耗，可在较宽的负载范围内实现高功率转换效率。 频率折返功能有助于防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。 在某些对频段敏感的应用中，如 AM 收音机和 ADSL 应用，MP4462 可通过将频率设置为 4MHz 来避免相关的 EMI 问题。 MP4462 提供 3x3mm QFN10 和 SOIC8E 小型封装。
商品特性
- 120μA 静态电流
- 3.8V 至 36V 宽工作输入电压范围
- 150mΩ 内部功率 MOSFET
- 高达 4MHz 可编程开关频率
- 陶瓷电容稳定
- 内部软启动
- 无需电流检测电阻的内部设定电流限制
- 输出电压可在 0.8V 至 30V 之间调节
- 提供 3x3mm QFN10 和 SOIC8E 封装
应用领域
- 高压功率转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
