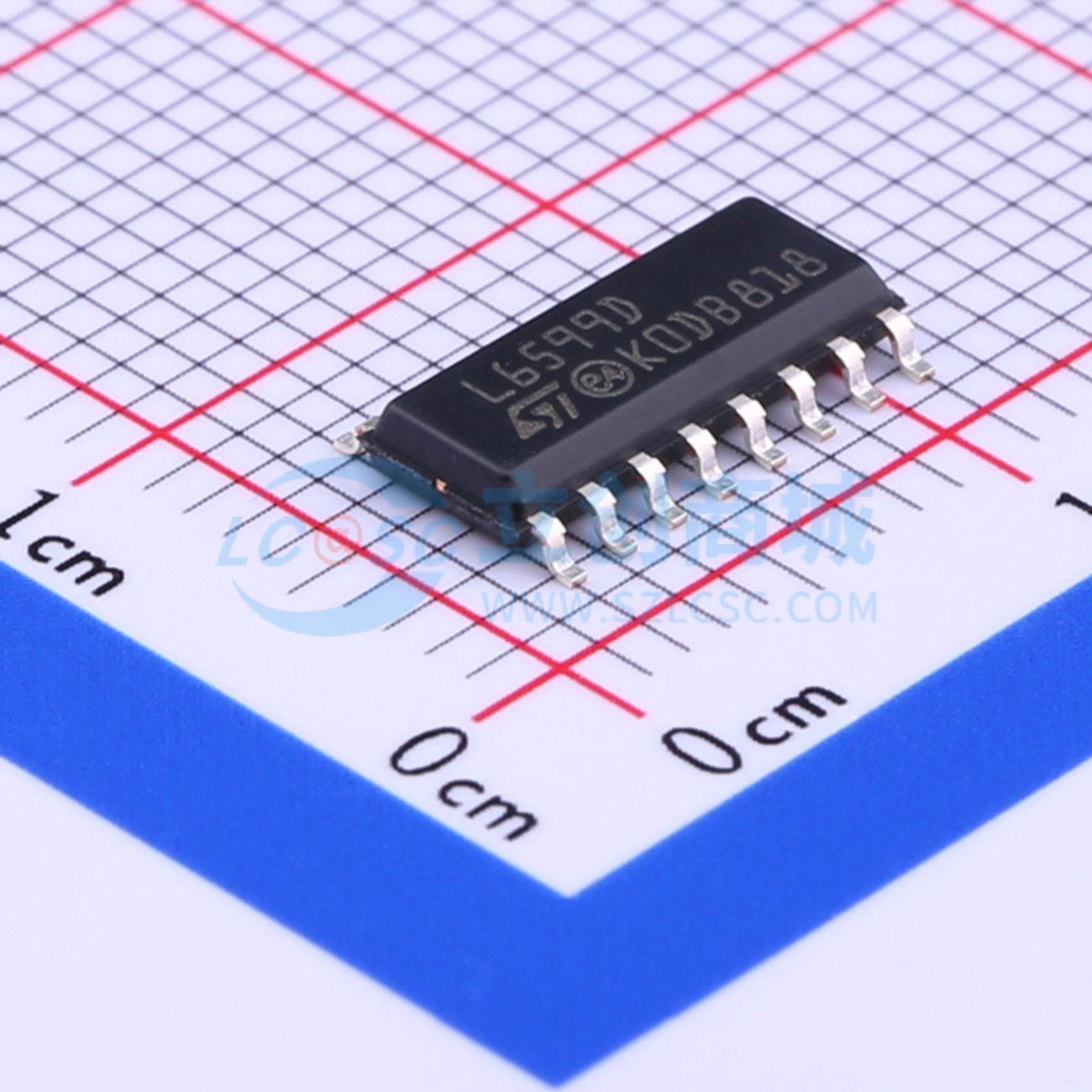

L6599DTR

高压谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L6599是一款专门用于谐振半桥拓扑的双端控制器。它提供50%的互补占空比：高端开关和低端开关以180°异相方式导通/关断，且导通时间完全相同。通过调制工作频率实现输出电压调节
品牌名称: ST(意法半导体)
商品型号: L6599DTR
商品编号: C28558
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.51744克(g)

商品参数

商品概述

L6599是一款专门用于谐振半桥拓扑的双端控制器。它提供50%的互补占空比：高端开关和低端开关以180°异相导通/关断，且导通时间完全相同。通过调制工作频率实现输出电压调节。在一个开关关断和另一个开关导通之间插入固定的死区时间，可确保软开关并实现高频运行。为采用自举方式驱动高端开关，该IC集成了一个高压浮动结构，能够承受超过600V的电压，并采用同步驱动的高压DMOS取代了外部快速恢复自举二极管。该IC使设计人员能够通过外部可编程振荡器设置转换器的工作频率范围。启动时，为防止出现不受控的浪涌电流，开关频率从可编程的最大值开始逐渐下降，直至达到由控制环路确定的稳态值。这种频率变化是非线性的，以最小化输出电压过冲；其持续时间也是可编程的。在轻载时，可强制该IC进入受控的间歇模式运行，以将转换器的输入功耗降至最低。该IC的功能包括一个带电流迟滞的非锁存低电平有效禁用输入，适用于电源排序或欠压保护；一个用于过流保护（OCP）的电流检测输入，具有频率偏移和带自动重启的延迟关断功能。如果一级保护不足以控制初级电流，更高等级的OCP将锁存关闭该IC。两者结合可提供针对过载和短路的全面保护。额外的锁存禁用输入（DIS）便于实现过温保护（OTP）和/或过压保护（OVP）。提供了一个与功率因数校正（PFC）控制器的接口，可在故障条件下（如OCP关断和DIS为高电平）或间歇模式运行期间关闭预调节器。

商品特性

50%占空比，谐振半桥的可变频率控制
高精度振荡器
最高500kHz工作频率
两级OCP：频率偏移和锁存关断
与PFC控制器的接口
锁存禁用输入
轻载时的间歇模式运行
用于电源开/关排序或欠压保护的输入
用于输出电压单调上升的非线性软启动
兼容600V母线的高端栅极驱动器，集成自举二极管并具有高dV/dt抗扰度
-300/800mA高端和低端栅极驱动器，带欠压锁定（UVLO）下拉功能
DIP-16、SO-16N封装

应用领域

液晶（LCD）和等离子（PDP）电视
台式电脑、入门级服务器
电信开关电源（SMPS）
交流-直流（AC-DC）适配器、开放式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8.85V~17.9V
	开关频率	61.8kHz~250kHz
	输出电流	-
	耗散功率(Pd)	830mW

	属性	参数值
	最大占空比	50%
	晶体管耐压	618V
	拓扑结构	半桥式
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(Tj)
