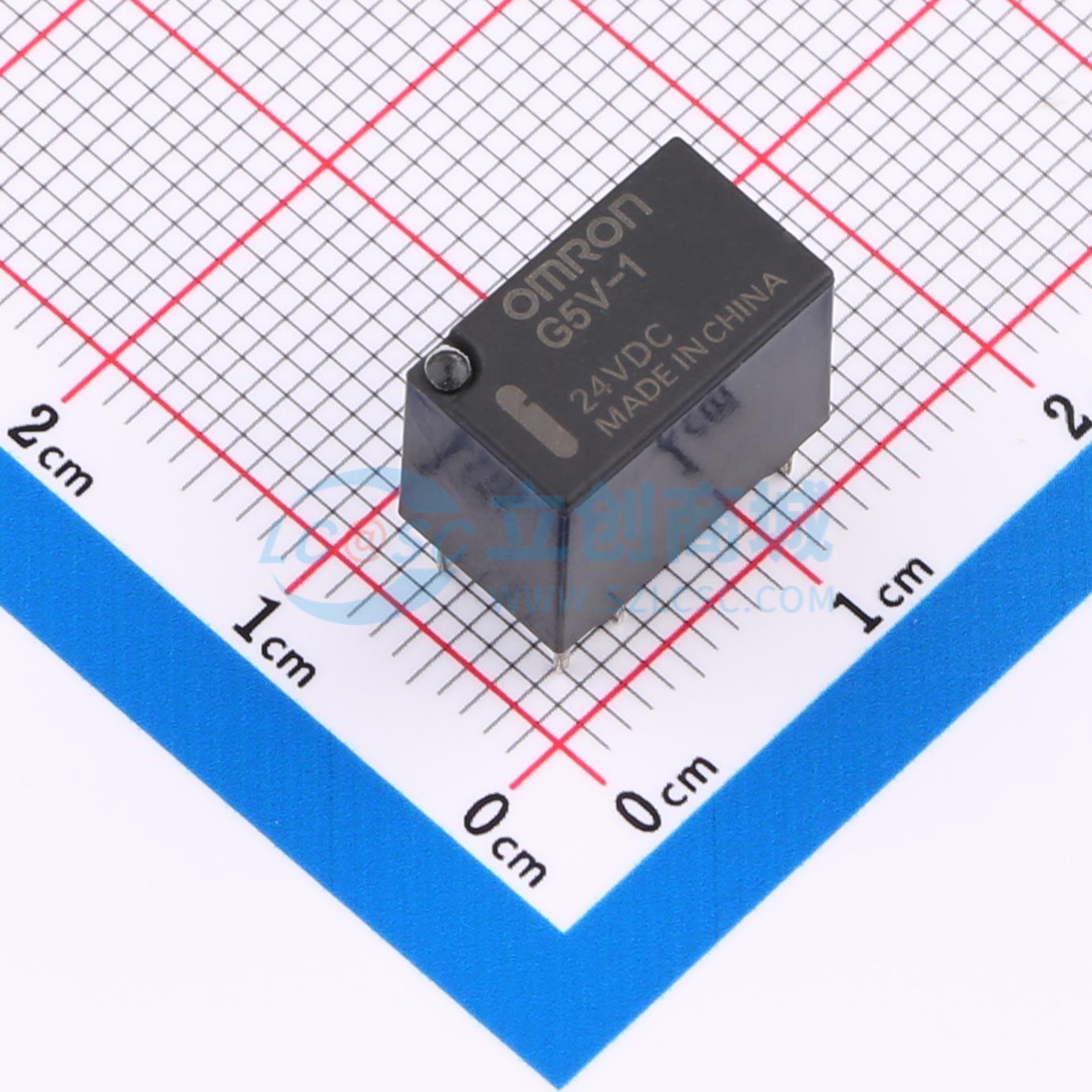

G5V-1-DC24
继电器G5V-1-24VDC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超小型，尺寸为12.5×7.5×10 mm（长×宽×高）；宽开关功率，范围为1 mA至1 A；高灵敏度，标称线圈功耗为150 mW；全密封结构，具有环境抗性；符合FCC第68部分对线圈到触点的要求（1,500 V，10×160 μs）；系列中增加了适用于高达90℃环境温度的型号。
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G5V-1-DC24
- 商品编号
- C28694
- 商品封装
- DIP,12.5x7.5mm
- 包装方式
- 管装
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 500mA@125VAC；1A@24VDC | |
| 最大切换电压 | 125V@AC；60V@DC | |
| 触点材料 | 银+镀金 | |
| 额定线圈功率 | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 3.84kΩ | |
| 最大切换电流 | 1A | |
| 动作时间 | 5ms | |
| 释放时间 | 5ms | |
| 线圈类型 | - | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -40℃~+70℃ |
