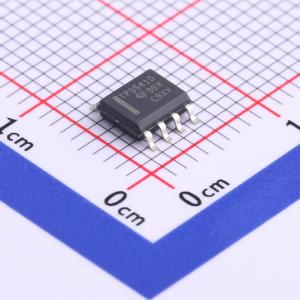

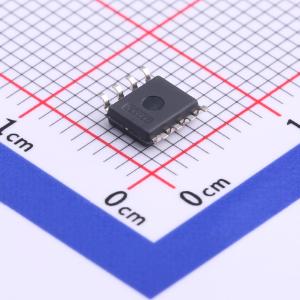

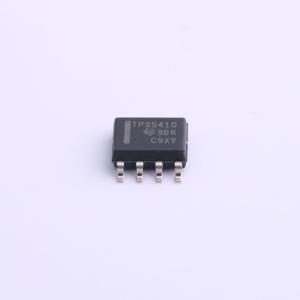

TPS5410DR实物图
  • TPS5410DR商品缩略图
  • TPS5410DR商品缩略图
  • TPS5410DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS5410DR

TPS5410:宽输入范围1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TPS5410是一款高输出电流的PWM降压转换器,具有宽输入电压范围(5.5V到36V)和高达1A的连续输出电流。该芯片集成了低电阻的N沟道MOSFET,具有内部补偿功能,可减少外部元件数量。TPS5410还具有过流保护、过压保护和热关断功能,适用于消费电子、工业和汽车音频电源等应用。
品牌名称
TI(德州仪器)
商品型号
TPS5410DR
商品编号
C28867
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.173克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压5.5V~36V
输出电压-
输出电流1A
开关频率500kHz
工作温度-40℃~+125℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调

商品概述

TPS5410是一款高输出电流PWM转换器,集成了低电阻高端N沟道MOSFET。与所列特性集成在同一衬底上的还有高性能电压误差放大器,可在瞬态条件下实现精确的电压调节;欠压锁定电路,可防止在输入电压达到5.5 V之前启动;内部设置的软启动电路,可限制浪涌电流;以及电压前馈电路,可改善瞬态响应。使用ENA引脚,关断状态下的电源电流通常可降至18 μA。其他特性包括高电平有效使能、过流限制、过压保护和热关断功能。为降低设计复杂度和减少外部元件数量,TPS5410的反馈环路采用内部补偿。 TPS5410器件采用易于使用的8引脚SOIC封装。

商品特性

  • 宽输入电压范围:5.5 V至36 V
  • 高达1 A的连续输出电流(1.2 A峰值)
  • 集成110 mΩ MOSFET开关,效率高达95%
  • 宽输出电压范围:可调节至低至1.22 V,初始精度为1.5%
  • 内部补偿,最大限度减少外部元件数量
  • 固定500 kHz开关频率,减小滤波器尺寸
  • 输入电压前馈功能,改善线性调整率和瞬态响应
  • 具备过流限制、过压保护和热关断功能,保护系统安全
  • 工作结温范围:-40℃至125℃
  • 采用小型8引脚SOIC封装

应用领域

  • 消费类产品:机顶盒、DVD、液晶显示器
  • 工业和汽车音频电源
  • 电池充电器、高功率LED电源
  • 12 V/24 V分布式电源系统
